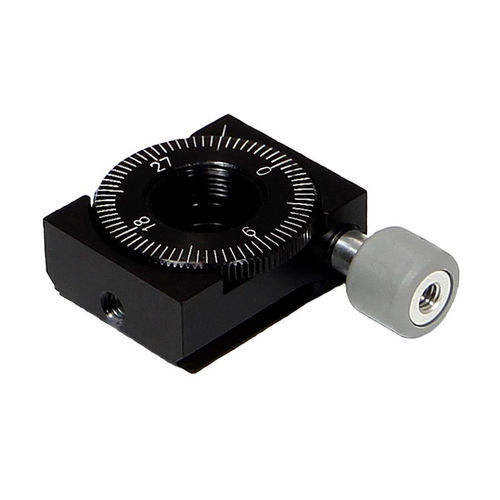

Mesa rotativa manual RS-100

verticalhorizontalde gran precisión

El escenario de la serie RS-100 es una plataforma de rotación compacta diseñada para el apilamiento óptico acoplado, ideal para polarizadores de 0,5 pulgadas, placas de onda y otras ópticas pequeñas. Cuenta con una transmisión en ángulo recto y permite un posicionamiento grueso a través de 360° completos utilizando un dial moleteado externo. Los ajustes finos se realizan con un botón de ajuste accionado por tornillo sin fin convenientemente ubicado. La plataforma utiliza un diseño único de rodamiento de bolas integrado, proporcionando una alternativa robusta y rentable a paquetes de rodamientos más costosos. El sistema de transmisión por tornillo sin fin, combinado con el sistema de rodamientos, asegura un posicionamiento suave y preciso a lo largo de los 360° de rotación. La cara del dial está marcada en incrementos de 5° para una referencia fácil.

Características del producto

• Ajuste manual grueso
• Ajuste fino a través de 360°
• Montaje en poste o mesa
• Versiones compatibles con vacío disponibles bajo pedido

Especificaciones de rendimiento

• Recorrido: 360° continuo
• Movimiento controlable mínimo: 30 minutos de arco (basado en 1° de rotación del tornillo de ajuste)

Carga máxima

• Cuando el eje de rotación es vertical: 1 lb
• Cuando el eje de rotación es horizontal: 0,5 lb

Características / Especificaciones técnicas

• Operación manual
• Tamaño óptico: 0,50 pulgadas
• Unidad de medida: opciones imperiales y métricas
• Unidad de peso: LB
• Volumen: 0.000000
• SKU: 64010000
