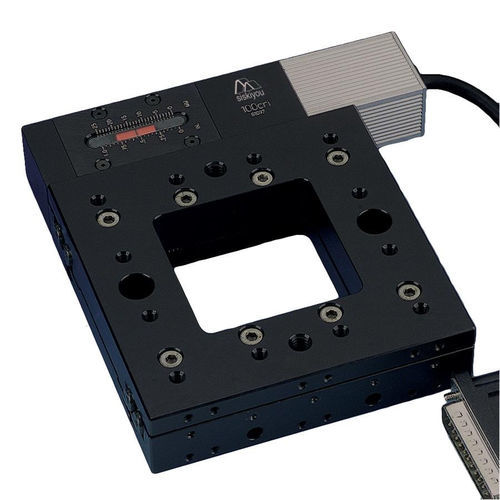

Platina de posicionamiento lineal X00CRI-A

motorizadacompatible de vacíode rodillos cruzados

Las etapas de traducción motorizadas con rodamientos de rodillos cruzados 100cri y 100cri-A ofrecen un desplazamiento lineal excepcionalmente suave. El diseño probado ha sido mejorado con la adición de más área de rodamiento que etapas similares. La superficie de rodamiento aumentada reduce el movimiento no lineal al cambiar de dirección. Los 100cri y 100cri-A son la integración de las etapas de traducción 100cr y 100cr-A con actuadores 841. Al combinar el actuador y la etapa, se logra un paquete más pequeño. Los controladores de la serie e y MC2010 impulsan estas etapas a través de una interfaz de bucle cerrado entre el controlador y el codificador del motor, asegurando una resolución de 0,2 µm y 0,1 µm, respectivamente.

Características del producto

• Posicionamiento rápido de 1,7 mm/segundo
• Paradas suaves con interruptor de límite
• Escala de referencia rápida visual
• Versiones compatibles con vacío disponibles

Especificaciones de rendimiento

• Carga máxima del eje horizontal: 30 lbs
• Carga máxima del eje vertical: 10 lbs
• Recorrido: 1,0 pulgada (25 mm)
• Retroceso: < 5 µm
• Precisión punto a punto: ± 2 µm

Características / Especificaciones técnicas

• Ejes de ajuste: X
• Mano: IZQUIERDA, DERECHA
• Manual/Motorizado: MOTORIZADO
• Abierto/Cerrado: BUCLE CERRADO
• Recorrido: 25MM/1,0IN
• UOM: IMPERIAL, MÉTRICO
• Volumen: 0.000000
• UOM de peso: LB
