Zócalo de prueba QFN

con contacto elastomérico

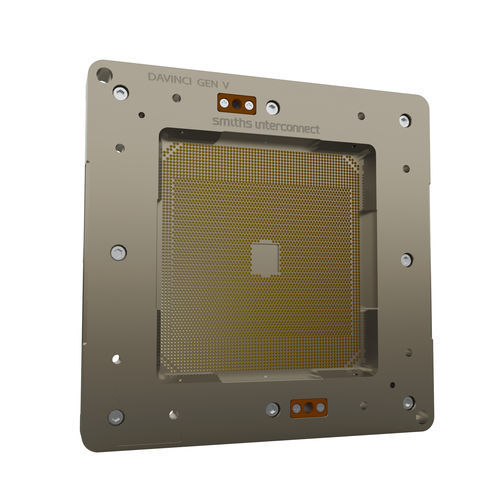

La toma de pruebas coaxial DaVinci Gen V proporciona una solución lista para usar para pruebas funcionales completas de ASIC de última generación. Su diseño de precisión garantiza una integridad de la señal inigualable, eliminando los errores de medición y ofreciendo una precisión y repetibilidad de laboratorio en entornos de producción. Características del producto: Solución para BGA, LGA y otras variantes Tecnología de sonda de resorte con aleación homogénea chapada en oro para una mejor conexión a tierra Ancho de banda RF > 84 GHz @ -1dB IL Recorrido de señal corto Altura de prueba de 4,90 mm Impedancia ajustada para adaptarse al sistema Resistencia de contacto estable y constante 55 mΩ (promedio) Alojamiento de alta coplanaridad Diseño de zócalo tri-temp para soportar de -55 °C a +150 °C Diseñado para pruebas manuales, pruebas en banco y pruebas de producción HVM utilizando el mismo zócalo Nuevo proceso de fabricación del cartucho superior e inferior Ventajas: Adaptación del diseño para cumplir los requisitos Larga vida útil de los contactos, probados hasta 500.000 inserciones La impedancia puede adaptarse al sistema o definirse según las necesidades Excelente rendimiento de CC Carcasa metálica aislada patentada para un rendimiento y una resistencia óptimos de la integridad de la señal La carcasa de la toma mecanizada con precisión garantiza un rendimiento mecánico robusto Reparable en campo, sustituya una sola sonda o todo el conjunto La limpieza puede realizarse con el sistema en funcionamiento, utilizando un sustituto de limpieza
