Pestillo de leva E5 series

de compresióncon llavede 1/4 de vuelta

Descripción del producto
Los cierres cam a cuarto de vuelta E5 ofrecen acceso rápido montado en panel, diseño modular y múltiples materiales de carcasa. Las cames rampadas proporcionan aproximadamente 2 mm de compresión al cerrar para reducir vibraciones y ruidos.

Características y Ventajas

• Instalación sencilla con un único taladro y una sola tuerca de montaje; versiones preensambladas para montajes donde el agarre excede el panel ≈4 mm
• Amplia variedad de estilos de cabeza y tipos de accionamiento para gestión de acceso y compatibilidad con herramientas
• Acción rampada de la came: ≈2 mm (0,08 in) de compresión en el cierre para un asiento seguro
• Diseños push‑to‑close permiten que la came gire al contactar y un muelle la devuelva a la posición de enganche
• Indicador visual de cierre/abierto para comprobación rápida
• Serie de bajo perfil para menor protrusión; serie estándar con más estilos, opciones de sellado y cuerpos con muelle para tolerancia de agarre

Opciones disponibles

• Actuación en sentido horario o antihorario
• Versiones manuales, accionadas por herramienta o con llave/cilindro; opciones para candado
• Push‑to‑close para configuraciones de cierre a uno o dos puntos
• Tipos de cam: fricción (35 mm o 45 mm), cam de gancho, múltiples offsets

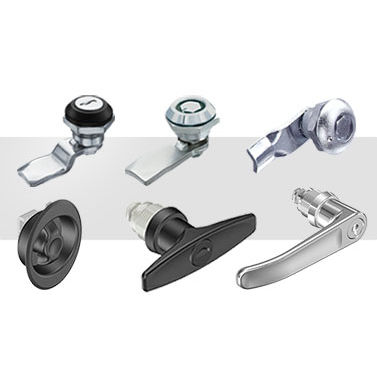

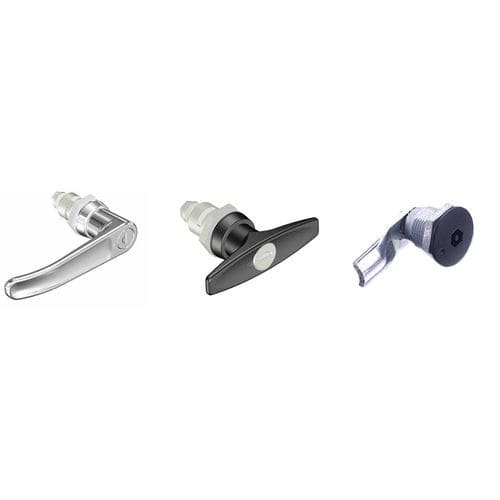

• Estilos de cabeza: ranura, hexagonal, cuadrado, triangular, ala, T‑handle, L‑handle, flush cup, shutter driver, cabeza de cilindro
• Materiales: aleación de zinc, acero inoxidable (incl. 316), acero, aleación de aluminio, nylon cargado con fibra de vidrio, ABS, copolímero de acetal
• Acabados: pintura en polvo (negro/personalizado), cromado, zincado, zinc‑níquel, pasivado, electropulido
• Opciones de sellado: juntas tóricas / arandelas de sellado
• Tamaños miniatura disponibles para puertas y paneles con espacio limitado

Normas y certificaciones

• Carga estática máxima según estilo: cames rotativos hasta 670 N (150 lbf)
• Modelos push‑to‑close: carga estática máxima hasta 330 N (74 lbf)

Documentación y medios

• Página de producto / catálogo serie E5 (PDF disponible)
• Vídeos demostrativos e instrucciones de instalación

Características / Especificaciones técnicas

• Funcionamiento: cuarto de vuelta (90°)
• Compresión (cames rampadas): ≈2 mm (0,08 in) al cerrar
• Montaje típico: un único taladro con una tuerca de montaje; variantes table‑mount / rear‑fastened disponibles
• Ajuste de agarre: offsets modulares y múltiples opciones; preensamblados recomendados si el agarre excede el panel ≈4 mm
• Materiales: aleación de zinc, acero inoxidable (incl. 316), acero, aleación de aluminio, nylon con carga de fibra de vidrio, ABS, copolímero de acetal
• Acabados: pintura en polvo, cromado, zincado, zinc‑níquel, pasivado, electropulido
• Estilos de cabeza y actuadores: amplia gama (ala, low‑profile, ranura, hex, cuadrado, T/L‑handle, flush cup, shutter, cilindro)
• Opciones de bloqueo: manual, herramienta, cilindro/llave, posibilidad de candado, shutter driver
• Tipos de cam y longitudes: fricción 35/45 mm, cams de gancho, geometrías diversas
• Sellado: opciones con O‑ring / arandela de sellado
• Series/tamaños: Low Profile, Standard, Mini, Push‑to‑Close, Flush Cup, Detent, 20.1 mm y otras
• Aplicaciones: acceso rápido en paneles y puertas con requisitos de resistencia a vibraciones
