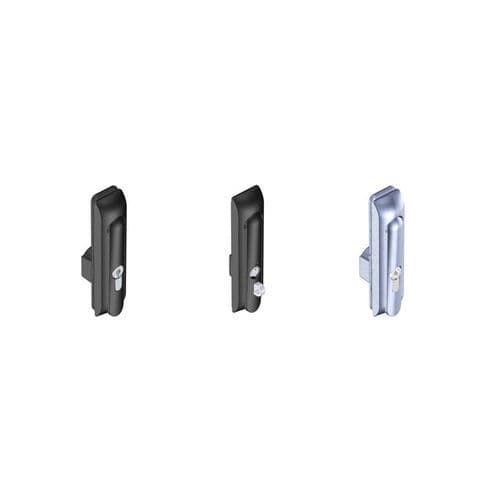

Pestillo de leva H3 series

con llavecon apertura para tirarde zinc moldeado a presión

Resumen
El cierre de trinquete H3 con tirador escamoteable está diseñado para las aperturas de panel conforme a los estándares industriales. Ofrece un tirador empotrado de perfil bajo para un acceso seguro al panel. Las múltiples levas y variantes de bloqueo permiten configuraciones de un punto y multipunto y se adaptan a distintos espesores de marco.

Características y Ventajas

• El tirador se encaja en la carcasa para mínima protuberancia y se eleva para girar suavemente facilitando el accionamiento del cierre.
• Construcción robusta en zinc fundido a presión que ofrece durabilidad y resistencia a la corrosión; junta opcional para uso interior o exterior.
• Versión ligera en nylon disponible como alternativa de menor coste para aplicaciones interiores.
• Diseño de cierre común con múltiples opciones de leva permite estandarizar el aspecto exterior de los armarios satisfaciendo diferentes dimensiones de agarre.
• Opciones de control de acceso: varios estilos de acceso con herramientas y capacidades de bloqueo por llave/código.
• Proporciona reemplazo "drop-in" para cierres existentes con preparación de panel estándar.
• Los modelos adecuados con junta satisfacen aplicaciones exteriores y ambientes exigentes.
• Mecanismos de cierre pivotantes estándar disponibles para instalaciones de cierre convencionales.
• Clasificación VO disponible en la versión de nylon para cumplir requisitos de inflamabilidad.

Opciones Disponibles

• Opciones de control de acceso: múltiples estilos de acceso con herramientas y diversos sistemas de llaves (varios perfiles disponibles).
• Múltiples opciones de leva para adaptarse a configuraciones de bastidor con dimensiones de agarre de 10,3 mm (0,41") a 40,3 mm (1,59").

Normas y Certificaciones

• Carga máxima de trabajo: 250 N (56 lbf).
• Versiones selladas adecuadas para armarios con clasificación NEMA 4 / IP66.

Características / especificaciones técnicas

• Serie / modelo: familia de cierres H3 (swinghandle cam latch).
• Materiales: fundición a presión de zinc (estándar); versión ligera en nylon opcional para aplicaciones interiores / de menor coste.
• Acabados: recubrimiento en polvo, cromado, cromo satinado (varios acabados disponibles).
• Tamaños: cuerpos estándar 25×125 mm y 25×150 mm.
• Rango de dimensión de agarre: 10,3 mm (0,41") a 40,3 mm (1,59") mediante opciones de leva múltiples.
• Opciones de bloqueo / acceso: múltiples estilos de acceso con herramienta, varios sistemas de llaves (p. ej. CH 300, CH 333, CH 751, Bellcore 216, variantes CH DIN, doble muesca 3 mm/5 mm, triángulo 8 mm), lengüeta para candado y opciones de candado secundario.
• Sellado: variantes selladas y no selladas; versiones selladas adecuadas para NEMA 4 / IP66.
• Carga máxima de trabajo: 250 N (56 lbf).
• Juntas: juntas opcionales para aplicaciones exteriores o estancas.
• Inflamabilidad: clasificación VO disponible en la versión nylon.
• Montaje / compatibilidad: preparación de panel estándar para reemplazo directo y compatibilidad con accionadores lineales especificados.
