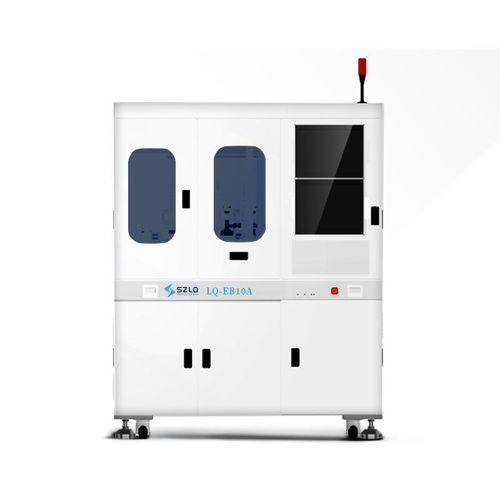

Colocador automatico para oblea LQ-EB10A

Descripción general
LQ-EB10A es un equipo de colocación eutéctica totalmente automático diseñado para aplicaciones de colocación eutéctica en cavidades profundas COC y BOX. Incorpora un sistema de transferencia de carga/descarga automático, múltiples cabezales de recogida y un sistema de operación de cabeza de montaje controlado por fuerza, y puede personalizarse para soluciones aplicativas específicas.

Características clave

• Sistema automático de transferencia para carga y descarga
• Múltiples cabezales de recogida para alto rendimiento
• Sistema de cabeza de montaje con control de fuerza altamente estable
• Soporta métodos de montaje por referencia frontal/trasera
• Diseñado para procesos eutécticos en cavidades profundas COC y BOX
• Adecuado para producción en masa y pruebas de I+D

Áreas de aplicación

• Fotónica
• Dispositivos de potencia
• Dispositivos RF microondas
• Sector de vehículos de nueva energía

Puntos adicionales del producto

• Capacidad de transferencia de entrada y salida
• Alta estabilidad y calibración automática
• Funciones de calibración para precisión posicional
• Estación de soldadura desarrollada internamente (calentamiento hasta 400°C)
• Equipo hub/red con conmutación entre dos modos de montaje y calibración posicional automática
• Soporte de alimentación: 2" GEL-PAK, 2" WAFFLE-PAK, 6" wafer ring

Especificaciones técnicas

• Método de montaje: Montaje por referencia frontal/trasera
• Proceso de montaje: Montaje eutéctico
• Escenarios de aplicación: COC; cavidad profunda BOX
• Precisión de montaje (típica): ±5 μm / ±0.5° (película estándar); ±10 μm / ±1° (según aplicación)
• Eficiencia del equipo: ≈10 S/PCS (depende de la aplicación; tiempo eutéctico no incluido)
• Precisión de unión: ±10 μm @ 3σ precisión de posicionamiento; ±0.5° @ 3σ precisión de rotación
• Estación de soldadura: desarrollada internamente, hasta 400°C
