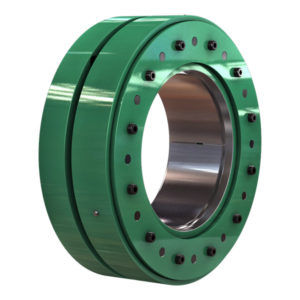

Disco de contracción SHS standard series

disco de contracción
disco de contracción
disco de contracción
disco de contracción
Añadir a mis favoritos
Añadir al comparador


Características

Par

Máx.: 10.000.000 Nm
(7.375.621,4928 ft.lb)

Mín.: 20.000 Nm
(14.751,243 ft.lb)

Descripción

La función principal de un disco de contracción es la conexión segura de un eje a un cubo por medio de un bloqueo por fricción. Por ejemplo, entre un eje de transmisión y un eje de engranaje hueco. El disco de contracción crea una conexión sin holguras al presionar el cubo sobre el eje. Este tipo de conexión se utiliza principalmente para la transmisión del par. El disco de contracción sólo proporciona las fuerzas necesarias y no transmite por sí mismo ninguna fuerza o par entre el eje y el cubo. Por lo tanto, no está en el flujo de fuerzas. El montaje se realiza empujando el disco de contracción en el eje hueco y luego sujetarlo por el sistema hidráulico. Al usar superficies cónicas, el diámetro interior se reduce y la presión radial se acumula. Una vez que se completa la sujeción, el SHS se bloquea mecánicamente y se libera la presión hidráulica. Debido a este sencillo procedimiento, el SHS es adecuado para procesos de sujeción repetitivos como los que ocurren en un banco de pruebas. Para un correcto funcionamiento y para lograr un coeficiente de fricción suficientemente alto, las superficies de contacto entre el eje y el cubo deben estar libres de grasa, secas y limpias . Las superficies funcionales del disco encogible ya están lubricadas de fábrica. Las superficies de contacto entre el disco termorretráctil y el cubo también deben ser lubricadas antes del montaje.

---
