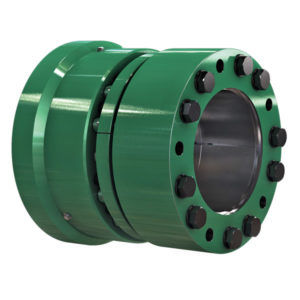

Acoplamiento de árbol flexible WHS

con medida de parsin contragolpemanguito

La función principal de un acoplamiento de eje hidráulico (WHS) es la conexión segura y sin holguras de los dos extremos del eje por medio del acoplamiento por fricción. Por ejemplo, entre un eje de entrada y uno de salida y principalmente para transmitir el par. Los acoplamientos de ejes consisten en un manguito de conexión y dos sistemas de sujeción externos. No son separables como las conexiones de brida. Los sistemas de sujeción externos crean una conexión sin holguras al presionar el manguito de conexión en los extremos del eje. Sólo proporcionan las fuerzas requeridas y no transmiten ninguna fuerza o momento por sí mismos. El manguito de conexión está en el flujo de fuerza, mientras que los sistemas de sujeción externos no lo están. El montaje se realiza empujando el WHS en los extremos del eje y luego sujetándolo con la ayuda del sistema hidráulico integrado. Mediante el uso de superficies cónicas, el diámetro interior se reduce y la presión radial se acumula. Después de la sujeción, el WHS se bloquea mecánicamente y se libera la presión hidráulica. La WHS es adecuada para operaciones de sujeción repetidas. Para un perfecto funcionamiento y para conseguir un coeficiente de fricción suficientemente alto, las superficies de contacto en los extremos del eje deben estar libres de grasa, secas y limpias. Nuestros acoplamientos de ejes se suministran listos para su instalación. Las superficies funcionales de los sistemas de sujeción externos, así como las roscas y los soportes de la cabeza de los tornillos ya están lubricados de fábrica. Para el montaje se requiere una unidad de potencia hidráulica adecuada. Ventajas de la WHS: - altos pares transmisibles y fuerzas axiales - diseño/adaptación específica de la aplicación - fácil montaje y ajuste debido al ajuste de separación - presión relativamente baja (sistema hidráulico cerrado)
