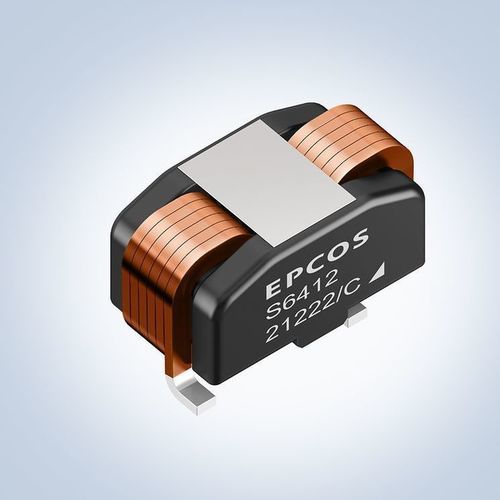

Inductor magnético ERUC23

SMDpara fuente de alimentación conmutadapara las técnicas automóviles

Descripción del producto
TDK Corporation amplía su familia de inductores de hilo plano con la serie de inductores acoplados EPCOS ERUC23 (familia de códigos de pedido B82559S*). Estos inductores acoplados SMD integran dos devanados que comparten un núcleo magnético único y están disponibles en seis tipos. La serie está calificada AEC‑Q200 y cumple RoHS; está diseñada para montaje superficial automático (pick-and-place). Huella: 26,8 x 13,8 mm; alturas entre 13,7 mm y 14,0 mm según el tipo. Rango de temperatura de funcionamiento especificado: -40 °C a +150 °C. La resistencia CC de un solo devanado varía de 0,82 mΩ a 1,85 mΩ según el tipo.

Aplicaciones

• Convertidores buck y boost de doble fase y convertidores buck/boost
• Convertidores híbridos de 48 V a 12 V (convertidores con condensador volante)

Principales características y ventajas

• Altos corrientes de saturación según el tipo
• Baja resistencia DC por devanado
• Compatible con pick-and-place automático (montaje superficial)
• Reducción del rizado y mejora de la eficiencia en un paquete compacto
• Ahorro de espacio frente a dos inductores separados

Datos clave (tabla)
Tipo | Inductancia acoplada (nom.) [μH] | Resistencia DC de un devanado [mΩ] | Corriente de saturación (typ., 25 °C) [A] | Corriente de saturación (typ., 100 °C) [A]
ERUC23-4R1K | 4,1 | 1,85 | 50 | 39,5
ERUC23-3R2K | 3,2 | 1,85 | 63,5 | 49
ERUC23-2R8K | 2,8 | 1,25 | 61 | 47
ERUC23-2R2K | 2,2 | 1,25 | 77 | 58
ERUC23-1R8K | 1,8 | 0,82 | 81 | 62
ERUC23-1R4K | 1,4 | 0,82 | 97 | 73

Especificaciones técnicas

• Serie / modelo: ERUC23 (EPCOS, familia de códigos de pedido B82559S*)
• Número de tipos: 6
• Rango de inductancia acoplada: 1,4 μH a 4,1 μH
• Corriente de saturación (typ., 25 °C): 50 A a 97 A (varía según el tipo)
• Corriente de saturación (typ., 100 °C): 39,5 A a 73 A (varía según el tipo)
• Resistencia DC (un devanado): 0,82 mΩ a 1,85 mΩ (varía según el tipo)
• Huella: 26,8 x 13,8 mm
• Altura: 13,7 mm a 14,0 mm (según el tipo)
• Calificación / cumplimiento: calificado AEC‑Q200, conforme RoHS
• Montaje: montaje superficial, compatible con pick-and-place automático
• Rango de temperatura de funcionamiento: -40 °C a +150 °C
