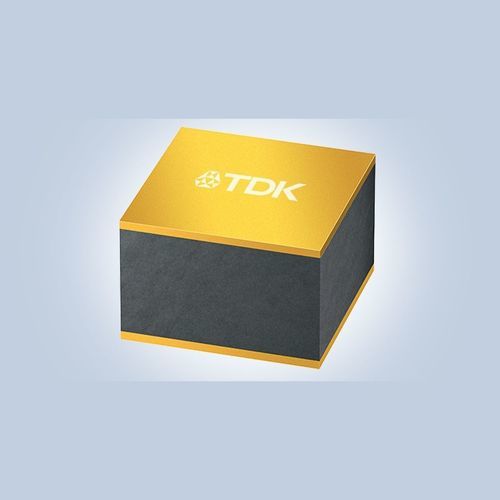

Termistor NTC NTCWS

miniaturachip

Descripción del producto

• Disponible con unión por hilo Au para montaje dentro de paquetes de diodos láser
• Tolerancias estrechas: ±1 % en resistencia y valor B para variantes seleccionadas, lo que permite una medición de temperatura de alta precisión
• Diseñado para la medición de temperatura de diodos láser en transceptores de comunicaciones ópticas y sistemas LiDAR

Resumen
TDK presenta la serie NTCWS de termistores NTC disponibles con unión por hilo Au. Estos termistores aptos para conexionado proporcionan tolerancias estrictas en resistencia y valor B para soportar un control preciso de temperatura y longitud de onda de diodos láser. Los componentes compactos y sin plomo funcionan en un rango de -40 a 125 °C. La producción en masa comenzó en septiembre de 2023.

Características y aplicaciones
Principales aplicaciones

• Detección de temperatura de diodos láser para transceptores de comunicaciones ópticas y LiDAR

Principales características y beneficios

• Electrodo de película gruesa Au y compatibilidad con unión por hilo Au para montaje en paquete
• Algunos modelos ofrecen tolerancia de ±1 % en resistencia y valor B para un control térmico preciso
• Diseño compacto sin plomo adecuado para paquetes de diodos láser con limitación de espacio

Datos clave

• Tipos: NTCWS3UF103FC1GT, NTCWS3UF103HC1GT
• Dimensiones (L × W): 0,33 ± 0,04 mm; Espesor (T): máx. 0,25 mm
• Resistencia R25: 10,0 kΩ ±1 % (NTCWS3UF103FC1GT); 10,0 kΩ ±3 % (NTCWS3UF103HC1GT)
• Valor B (B25/85): 3930 K ±1 %
• Electrodo: película gruesa Au

Especificaciones técnicas

• Serie: NTCWS
• Rango de temperatura de funcionamiento: -40 a 125 °C
• Montaje: compatible con unión por hilo Au; apto para montaje dentro de paquetes LD
• Diseño: compacto, sin plomo
• Inicio de producción en masa: septiembre de 2023
