Sensor de ultrasonidos
Añadir a mis favoritos
Añadir al comparador
Descripción
Resumen del producto

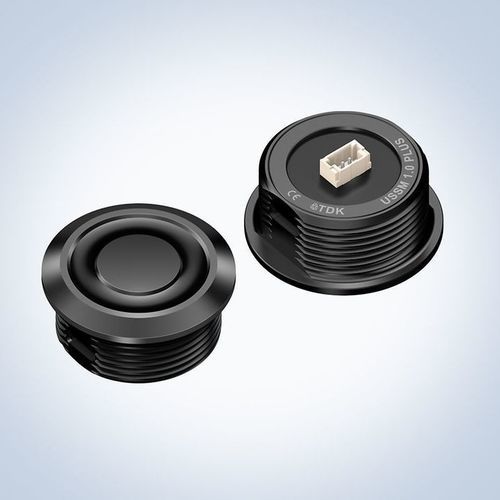

Módulo sensor ultrasónico USSM1.0 PLUS-FS de TDK Corporation (n.º de pedido B59110W2111W032). El elemento sensor está desacoplado mecánicamente de la carcasa para reducir la sensibilidad a vibraciones externas. El módulo tiene protección IP65/67 y está diseñado para una tensión nominal de 12 V. Opciones de montaje: montaje frontal mediante rosca M19 con tuerca de seguridad o mediante ganchos de enclavamiento.
Funcionamiento
El módulo se acciona mediante un controlador y un transductor piezoeléctrico integrado. Un ASIC de procesamiento de señales integrado calcula el tiempo de propagación (time-of-flight) con una tasa de muestreo de hasta 50 muestras/s. Rango de medición de 18 cm a 200 cm; en modo pitch-and-catch con varios módulos, se pueden alcanzar distancias de hasta 4 cm. El campo de visión (FoV) es de ±35° y puede configurarse para escenarios específicos de medida. El sensor funciona de forma fiable en condiciones de iluminación variadas, incluido luz solar directa, y las mediciones son en gran medida independientes del color o la translucidez del objetivo.
Aplicaciones
Especificaciones técnicas
Módulo sensor ultrasónico USSM1.0 PLUS-FS de TDK Corporation (n.º de pedido B59110W2111W032). El elemento sensor está desacoplado mecánicamente de la carcasa para reducir la sensibilidad a vibraciones externas. El módulo tiene protección IP65/67 y está diseñado para una tensión nominal de 12 V. Opciones de montaje: montaje frontal mediante rosca M19 con tuerca de seguridad o mediante ganchos de enclavamiento.
Funcionamiento
El módulo se acciona mediante un controlador y un transductor piezoeléctrico integrado. Un ASIC de procesamiento de señales integrado calcula el tiempo de propagación (time-of-flight) con una tasa de muestreo de hasta 50 muestras/s. Rango de medición de 18 cm a 200 cm; en modo pitch-and-catch con varios módulos, se pueden alcanzar distancias de hasta 4 cm. El campo de visión (FoV) es de ±35° y puede configurarse para escenarios específicos de medida. El sensor funciona de forma fiable en condiciones de iluminación variadas, incluido luz solar directa, y las mediciones son en gran medida independientes del color o la translucidez del objetivo.
Aplicaciones
- Detección de obstáculos y evitación de colisiones en sistemas móviles (p. ej. robots móviles autónomos, AGV)
- Medición de distancia y nivel en sistemas estacionarios
Especificaciones técnicas
- Modelo: USSM1.0 PLUS-FS
- N.º de pedido: B59110W2111W032
- Grado de protección: IP65 / IP67
- Tensión nominal: 12 V
- Montaje: chasis frontal mediante rosca M19 con tuerca de seguridad o mediante ganchos de enclavamiento
- Sensor: elemento sensor desacoplado mecánicamente
- Transductor: disco piezoeléctrico integrado
- Procesamiento de señal: ASIC integrado
- Tasa de muestreo: hasta 50 muestras/s
- Rango de medición: 18 cm a 200 cm (hasta 4 cm en modo pitch-and-catch)
- Campo de visión (FoV): ±35° (configurable por el cliente)
- Funcionamiento fiable en diversas condiciones de iluminación, incluida la luz solar directa; mediciones en gran medida independientes del color/translucidez del objetivo
- Usos principales: medición de distancia, detección de obstáculos, evitación de colisiones en sistemas móviles y estacionarios
