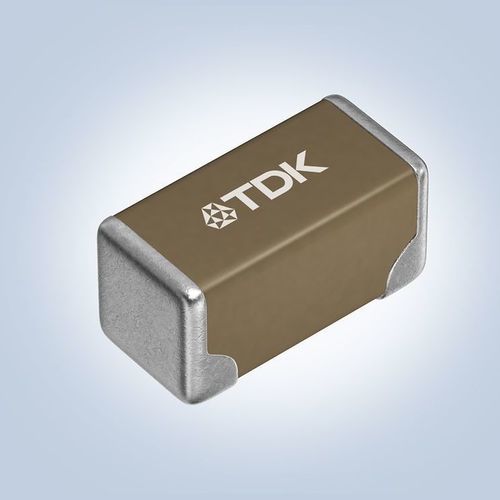

Condensador eléctrico de cerámica MLCC

SMDpor resistenciamulticapa

Descripción general
TDK amplía la serie CN de condensadores cerámicos multicapa (MLCC) con nuevos tipos de terminación blanda de baja resistencia. El diseño sitúa las capas de resina solo en el lado de montaje en PCB, permitiendo trayectos de corriente fuera de la resina y reduciendo la resistencia de los terminales frente a los MLCC de terminación blanda convencionales.

Puntos clave

• Las capas de resina cubren únicamente el lado de montaje en la placa
• La estructura original de TDK combina los beneficios de la terminación blanda con una resistencia eléctrica reducida
• Capacidades elevadas: hasta 22 μF en 3216 y 47 μF en 3225
• Disponibles en grado automotriz (serie CNA, conforme a AEC-Q200) y grado comercial (serie CNC)

Detalles del producto
TDK extiende la serie CN con los modelos CNA (grado automotriz) y CNC (grado comercial). La nueva terminación blanda reduce la resistencia de los electrodos terminales manteniendo la prevención de cortocircuitos en líneas de alimentación y batería. Las opciones de mayor capacitancia reducen el número de componentes y permiten diseños de PCB más compactos. La producción en masa comenzó en septiembre de 2023.

Características y aplicaciones
Aplicaciones principales

• Suavizado y desacoplo de líneas de alimentación para unidades de control electrónico (ECU) de automóviles
• Suavizado y desacoplo de líneas de alimentación para robots industriales y equipos similares

Características y ventajas principales

• Opción para automoción conforme a AEC-Q200 (serie CNA)
• Capacidades superiores para diseños que ahorran espacio: 22 μF (3216) y 47 μF (3225)
• La estructura de terminales de TDK permite terminación blanda con resistencia comparable a productos estándar no blandos

Datos clave (tabla)
Type | Outer dimensions [mm] | Temperature characteristics | Rated voltage [V] | Capacitance [μF]
CNA5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNC5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNA5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNC5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNA6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
CNC6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
*Nota: CNA = grado automotriz (AEC-Q200), CNC = grado comercial.

Especificaciones técnicas

• Serie: CN (CNA = grado automotriz, CNC = grado comercial)
• Terminación blanda: capas de resina solo en el lado de montaje para reducir la resistencia del terminal
• Tamaños y capacitancias máximas: 3216 (3.2 × 1.6 × 1.6 mm) hasta 22 μF; 3225 (3.2 × 2.5 × 2.5 mm) hasta 47 μF
• Dielectric/characteristics: opciones X7R y X7S
• Tensiones nominales: ejemplos en Datos clave (50 V para tipos X7R, 10 V para tipos X7S de alta capacidad)
• Conformidad automotriz: la serie CNA cumple AEC-Q200
• Uso previsto: suavizado y desacoplo de líneas de alimentación/batería en ECUs automotrices y equipos industriales
• Inicio de producción en masa: septiembre de 2023
