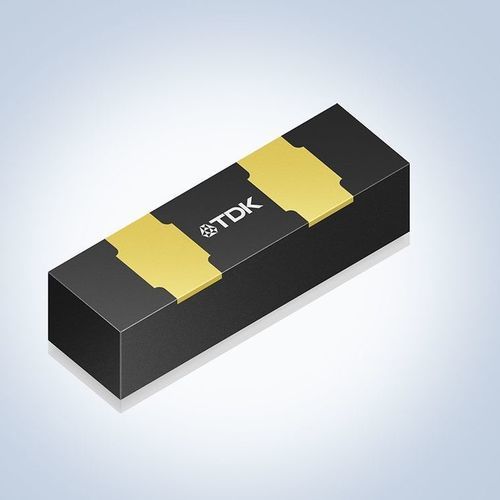

Termistor NTC T850

SMD

Descripción general
El sensor NTC SMT T850 de TDK (B57850T0103*) está diseñado para medir la temperatura de superficies en entornos industriales exigentes. Ofrece alta resistencia a la humedad y una respuesta térmica rápida gracias al excelente acoplamiento térmico con la superficie objetivo. Apto para funcionamiento entre -40 °C y +150 °C, el sensor es resistente al agua hasta 500 horas y cuenta con una superficie cerámica de óxido de aluminio que proporciona una rigidez dieléctrica de 2500 V AC durante 60 s. La construcción sin plomo ni halógenos dispone de electrodos de bronce fósforo y admite conexión por soldadura por pistón, soldadura por láser, micro-soldadura por resistencia o soldadura TIG.

Principales aplicaciones

• Calefacción e instalaciones térmicas
• Disipadores térmicos de módulos de potencia
• Monitorización de temperatura en procesos industriales

Principales características y ventajas

• Rigidez dieléctrica: 2500 V AC durante 60 s
• Alta resistencia a la humedad — resistente al agua hasta 500 horas
• Amplio rango de funcionamiento: -40 °C a +150 °C
• Construcción sin plomo ni halógenos
• Superficie de óxido de aluminio para aislamiento eléctrico y funcionamiento robusto

Características / especificaciones técnicas

• Familia / nombre del modelo: sensor NTC SMT T850
• Ejemplos de códigos de pedido: B57850T0103F000 (10 000 Ω nominal a 25 °C, tolerancia 1 %), B57850T0103G000 (tolerancia 2 %)
• Rango de temperatura de funcionamiento: -40 °C a +150 °C
• Resistencia al agua / humedad: resistente al agua hasta 500 horas
• Rigidez dieléctrica: 2500 V AC durante 60 s
• Carcasa / material superficial: superficie cerámica de óxido de aluminio
• Dimensiones (L x A x H): 10 x 3 x 3 mm
• Electrodos: bronce fósforo
• Métodos de conexión / fijación: soldadura por pistón, soldadura por láser, micro-soldadura por resistencia, soldadura TIG
• Construcción sin plomo ni halógenos
