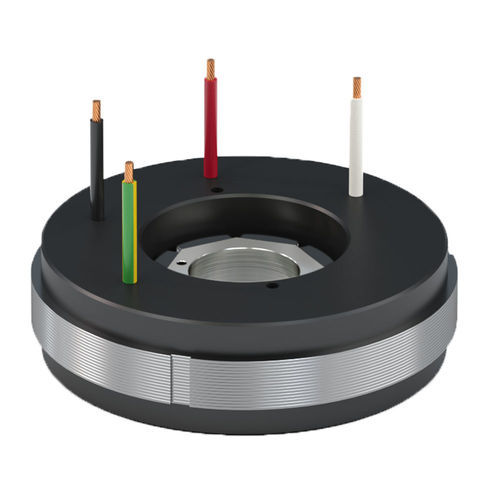

Motor par AC QTR 65 series

síncrono3 fases400V

Descripción general
El QTR 65 es el motor de par más pequeño de la gama Tecnotion QTR. Con un diámetro exterior de 65 mm y un diámetro interior de 17 mm, está optimizado para aplicaciones direct-drive compactas y de baja tensión, como robótica y mecanismos con restricciones de espacio.

Disponibilidad y tamaños

• Cuatro alturas de construcción: 65-17, 65-25, 65-34, 65-60
• Conexión eléctrica mediante cables volantes (flying leads) — sin cable fijo para facilitar la integración

Par

• Par máximo: 0.64 – 5.53 Nm
• Par pico: 0.41 – 3.89 Nm
• Par continuo: 0.28 – 2.30 Nm

Propiedades y características clave

• Ø exterior compacto 65 mm y Ø interior 17 mm para integraciones con poco espacio
• Diseñado para funcionamiento a baja tensión y sistemas de pequeño formato
• Cables volantes para un enrutamiento eléctrico flexible
• Varias alturas de apilamiento para ajustar par y longitud axial

Aplicaciones
Enfocado en robótica; también apto para equipos de semiconductores, máquinas-herramienta, sistemas de visualización e impresión que requieran torque directo compacto.

Recursos disponibles en la ficha de producto

• Hoja de especificaciones
• Archivos CAD
• Folletos de producto y manual de pares
• Webinars técnicos y documentos relacionados (listados en la ficha de producto)

Especificaciones técnicas

• Diámetro exterior: 65 mm
• Diámetro interior: 17 mm
• Alturas disponibles: 65-17, 65-25, 65-34, 65-60
• Par máximo: 0.64 – 5.53 Nm
• Par pico: 0.41 – 3.89 Nm
• Par continuo: 0.28 – 2.30 Nm
• Conexión eléctrica: cables volantes (flying leads)
• Optimizado para aplicaciones compactas y baja tensión
• Aplicaciones típicas: robótica, semiconductores, máquinas-herramienta, visualización, impresión
