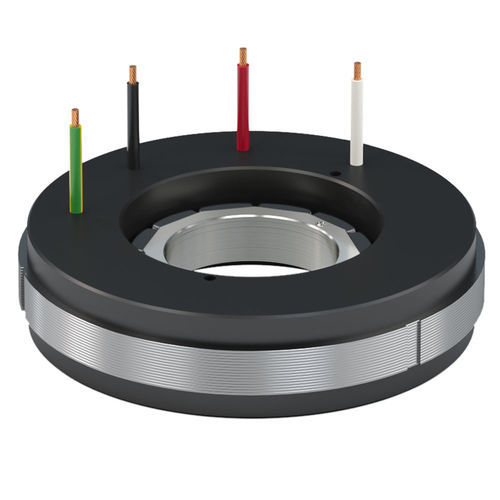

Motor par AC QTR 78 series

síncrono3 fases400V

Descripción general
La serie QTR 78 es una familia de motores de par de Tecnotion, compacta y optimizada para aplicaciones de baja tensión con un pequeño espacio de montaje y un gran diámetro interior de 29 mm. Se ofrecen varias alturas de construcción para facilitar la integración mecánica en equipos de semiconductores y otros sistemas de alta precisión.

Características clave

• Gran diámetro interior de 29 mm, adecuado para integración con eje pasante o gran paso
• Optimizados para funcionamiento en baja tensión
• Pequeño espacio de montaje para diseños con limitación de espacio
• Cables sueltos (sin cable de alimentación fijo) para máxima flexibilidad de integración
• Alturas disponibles: 78-17, 78-25, 78-34, 78-60

Par
Par último: 1,24 – 10,91 Nm
Par pico: 0,84 – 7,67 Nm
Par continuo: 0,57 – 4,47 Nm
La mayor variante QTR 78-60 ofrece un par pico superior a 7,6 Nm.

Aplicaciones

• Equipos para semiconductores y manipulación de obleas
• Etapas de movimiento de precisión y sistemas de traslación
• Máquinas herramienta y equipos de corte digital
• Robótica y efector final
• Maquinaria de visualización y de impresión

Recursos

• Manual de par
• Folleto motores de par
• Folleto del portafolio de motores
• Folleto serie QMT torque motor
• Ficha técnica QTR 78 series
• Archivo CAD QTR 78 series

Especificaciones

• Nombre de la serie: QTR 78 series
• Diámetro interior: 29 mm
• Alturas de construcción: 78-17, 78-25, 78-34, 78-60
• Rango de par último: 1,24 – 10,91 Nm
• Rango de par pico: 0,84 – 7,67 Nm
• Rango de par continuo: 0,57 – 4,47 Nm
• Mayor variante (78-60) par pico: > 7,6 Nm
• Conexión de alimentación: cables sueltos (integración flexible)
• Áreas de aplicación típicas: semiconductores, manipulación de obleas, máquinas herramienta, robótica, visualización, impresión
