Motor par AC QMT-LA 230 series
síncrono680 Vcon imán permanente

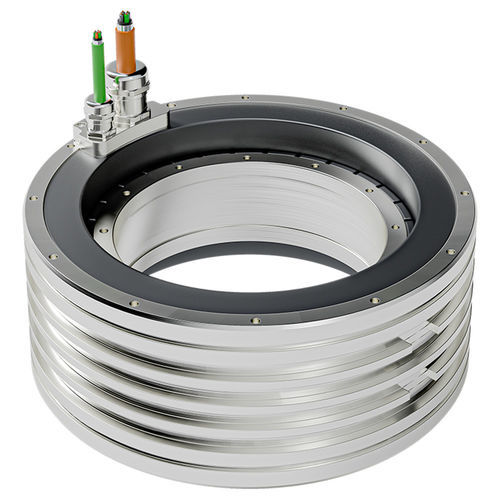

Motor par AC - QMT-LA 230 series - Tecnotion - síncrono / 680 V / con imán permanente
Motor par AC - QMT-LA 230 series - Tecnotion - síncrono / 680 V / con imán permanente
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Tecnotion

Características

Tipo
síncrono, AC
Voltaje
680 V
Configuración
con imán permanente, frameless, de grandes dimensiones
Número de polos
multipolar
Refrigeración
refrigerado por agua
Aplicaciones
para máquina herramienta, para la robótica, para mesa rotativa, para aplicaciones industriales, para la industria de los semiconductores, para instrumentos de medida
Otras características
de accionamiento directo, de regulación de movimientos, de alto par, de alta precisión, de precisión
Potencia

Máx.: 4.280 W
(5,82 hp)

Mín.: 0 W
(0 hp)

Intensidad

Máx.: 22,5 A

Mín.: 0 A

Par

Máx.: 519 Nm
(382,794755 ft.lb)

Mín.: 0 Nm
(0 ft.lb)

Velocidad de rotación

Máx.: 712 rpm
(4.473,6279 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Diámetro

Máx.: 230 mm
(9,06 in)

Mín.: 230 mm
(9,06 in)

Temperatura de funcionamiento

Máx.: 130 °C
(266 °F)

Mín.: 20 °C
(68 °F)

Descripción

Resumen
La serie Torque QMT-LA 230 son motores de par de accionamiento directo diseñados para una integración compacta en instalaciones nuevas o en retrofits. La carcasa de aluminio reduce la masa y mejora la respuesta dinámica en mesas giratorias, mesas basculantes y otros ejes móviles.

Información clave del producto
  • Carcasa de aluminio para menor peso y mejor dinámica
  • Concepto de accionamiento directo para alto par estático y control de movimiento preciso
  • Diseñado para una integración sencilla en instalaciones de sistemas
  • Apto para mesas giratorias, mesas basculantes y diversos ejes móviles

Par (rangos)
  • Par máximo: 155 – 519 Nm
  • Par pico: 136 – 456 Nm
  • Par continuo: 68 – 269 Nm

Alturas de construcción / tamaños disponibles
  • 230-70
  • 230-90
  • 230-110
  • 230-140

Aplicaciones
  • Equipos para semiconductores
  • Máquinas herramienta (aplicaciones de fuerza pico)
  • Robótica
  • Sistemas de visualización e inspección
  • Industria de la impresión

Recursos y documentación (disponibles)
  • QMT-LA 230 series – Spec sheet
  • QMT-LA 230 series – CAD file
  • QMT torque motor series – Brochure
  • Torque manual
  • Installation of torque motors (webinar)

Especificaciones técnicas
  • Serie: QMT-LA 230 series
  • Material de la carcasa: Aluminio (carcasa ligera)
  • Par máximo: 155 – 519 Nm
  • Par pico: 136 – 456 Nm
  • Par continuo: 68 – 269 Nm
  • Alturas de construcción disponibles: 230-70, 230-90, 230-110, 230-140
  • Aplicaciones típicas: mesas giratorias, mesas basculantes, ejes móviles, semiconductores, máquinas herramienta, robótica, visualización, impresión
  • Descargas disponibles: ficha técnica, archivo CAD, brochure, manual de torque, webinar (instalación)
