Motor par AC QMT-HA 485 series
síncronotrifásico680 V

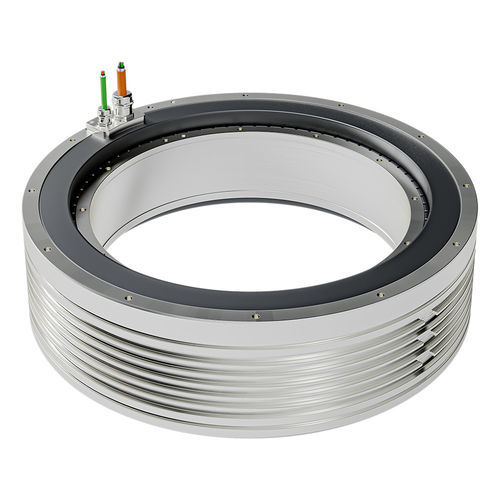

Motor par AC - QMT-HA 485 series - Tecnotion - síncrono / trifásico / 680 V
Motor par AC - QMT-HA 485 series - Tecnotion - síncrono / trifásico / 680 V
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Tecnotion

Características

Tipo
síncrono, AC, trifásico
Voltaje
680 V
Configuración
con imán permanente, frameless
Número de polos
multipolar
Refrigeración
refrigerado por agua
Aplicaciones
para máquina herramienta, para la robótica, para la industria de los semiconductores
Otras características
de accionamiento directo, de regulación de movimientos, de alto par, de alta precisión
Potencia

Mín.: 0 W
(0 hp)

Máx.: 7.291 W
(9,91 hp)

Intensidad

Mín.: 0 A

Máx.: 45,8 A

Par

Mín.: 0 Nm
(0 ft.lb)

Máx.: 4.307 Nm
(3.176,680177 ft.lb)

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 90 rpm
(565,4867 rad.min-1)

Diámetro

Mín.: 485 mm
(19,09 in)

Máx.: 485 mm
(19,09 in)

Temperatura de funcionamiento

Mín.: 20 °C
(68 °F)

Máx.: 130 °C
(266 °F)

Descripción

El mayor motor de alto par de Tecnotion, la serie QMT-HA 485, proporciona mayor par con el mismo espacio de estator/rotor, permitiendo mejorar la precisión de posicionamiento o aumentar la productividad de la máquina. La serie establece un nuevo referente en máquinas herramienta y sistemas de movimiento de precisión.

Rendimiento
Hasta un 80 % más de rendimiento con el mismo espacio de estator y rotor. Un rotor de mayor altura combinado con bobinas internas más grandes genera un aumento significativo del par sin necesidad de modificar el estator o el espacio empleado.

Datos clave
  • Par máximo (stall): 1792 – 4307 Nm
  • Par pico: 1587 – 3812 Nm
  • Par continuo: 774 – 2028 Nm
  • Alturas disponibles: 485-90 / 485-110 / 485-130 / 485-160

Aplicaciones
  • Semiconductores
  • Máquinas herramienta
  • Robótica
  • Aplicaciones de pantallas
  • Industria de impresión

Recursos disponibles en la página del producto
  • Ficha técnica
  • Archivo CAD
  • Folleto de motores de par
  • Manual de par
  • Webinar de instalación

Especificaciones técnicas
  • Familia de producto: QMT-HA 485 series
  • Tipo de motor: motor de par de alto rendimiento con accionamiento directo
  • Rango de par máximo (stall): 1792 – 4307 Nm
  • Rango de par pico: 1587 – 3812 Nm
  • Rango de par continuo: 774 – 2028 Nm
  • Alturas: 485-90, 485-110, 485-130, 485-160
  • Mejora de rendimiento: hasta un 80 % más de rendimiento frente al mismo footprint anterior
  • Nota de diseño: mayor altura del rotor y bobinas internas más grandes para mayor par sin cambiar el footprint
  • Áreas de aplicación típicas: semiconductores, máquinas herramienta, robótica, pantallas, impresión
  • Documentos disponibles: ficha técnica, archivo CAD, folleto, manual, webinar
