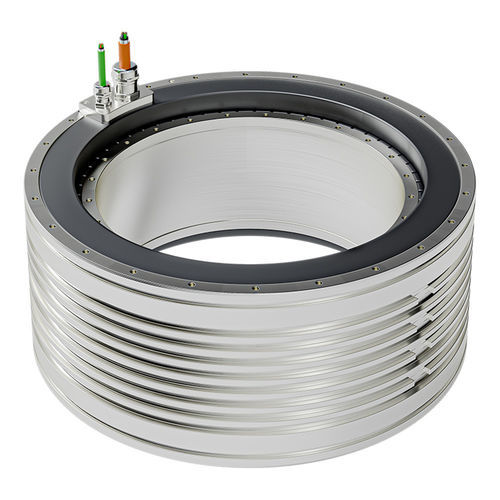

Motor par AC QMT-HA 385 series

síncrono680 Vcon imán permanente

Descripción del producto
A solo Ø385, la serie QMT-HA 385 redefine lo posible con el mismo tamaño de estator. La serie HA presenta una mayor altura de rotor manteniendo el exterior del estator igual, ofreciendo hasta un 41% más de rendimiento. Proporciona una transferencia de par sin pérdidas directamente a la herramienta para eliminar pérdidas de energía y juego, mejorando la eficiencia, reduciendo costes y permitiendo mayor productividad o precisión inigualable.

Beneficios clave

• Transferencia de par sin discontinuidades, reducción de pérdidas de energía y juego.
• Mayor eficiencia y aumento de par dentro del mismo espacio de estator.
• Integración compacta para aplicaciones que requieren alto par de bloqueo.

Par

• Par último: 1115 – 2678 Nm
• Par pico: 987 – 2371 Nm
• Par continuo: 481 – 1261 Nm

Alturas de construcción disponibles

• 385-90
• 385-110
• 385-130
• 385-160

Aplicaciones
Los motores Torque de accionamiento directo están diseñados para su integración en semiconductores, máquinas-herramienta, robótica, aplicaciones de pantallas y la industria de la impresión. La serie QMT-HA 385 se dirige a casos de uso que necesitan alta densidad de par, impacto mecánico compacto y rendimiento de accionamiento directo.

Recursos y material incluidos en la ficha de producto
Hojas de especificaciones, dibujos y imágenes para referencia visual, y planos técnicos (imágenes y archivos CAD referenciados en la página del producto).

Características / especificaciones técnicas

• Serie: QMT-HA 385 series
• Tamaño: diámetro exterior del estator Ø385 con altura de rotor aumentada
• Mejora de rendimiento: hasta un 41% más de rendimiento en comparación con la referencia con el mismo tamaño de estator
• Rangos de par: último 1115–2678 Nm, pico 987–2371 Nm, continuo 481–1261 Nm
• Alturas disponibles: 385-90, 385-110, 385-130, 385-160
• Enfoque de diseño: transferencia directa de par a la herramienta, eliminación del juego y reducción de pérdidas de energía
• Sectores de aplicación típicos: semiconductores, máquinas-herramienta, robótica, pantallas, impresión
• Entregables en la página: imágenes de propiedades, dibujos de la ficha técnica, imagen de la gama de motores, referencia de archivo CAD y ficha técnica descargable
