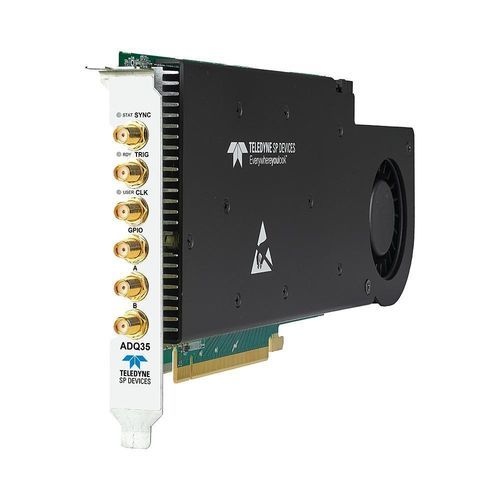

Digitalizador hasta 10 GS/s ADQ35

1 canal2 canales12 bits

Descripción del producto
El ADQ35 ofrece una configuración de dos canales con una tasa de muestreo de 5 GSPS o un solo canal a una tasa de muestreo de 10 GSPS. El desplazamiento DC programable lo hace ideal para muestrear señales unipolares. El FPGA AMD Kintex Ultrascale KU115 a bordo ofrece muchos recursos disponibles para el procesamiento de señales digitales en tiempo real personalizado (DSP). El ADQ35 admite transmisión peer-to-peer de hasta 14 Gbyte/s ya sea al PC host o a unidades de procesamiento gráfico (GPU).

Características principales

• Resolución vertical de 12 bits
• 2 canales a 5 GSPS o 1 canal a 10 GSPS
• Acoplado en DC con un ancho de banda de entrada de hasta 2.5 GHz (rango de entrada de 0.5 Vpp)
• Desplazamiento DC programable
• Memoria a bordo de 8 Gbyte
• FPGA abierto para procesamiento de señales en tiempo real personalizado (requiere DEVDAQ)
• Opciones de firmware específicas para aplicaciones
• Transmisión peer-to-peer a GPU a 14 Gbyte/s
• Disparadores de hardware y GPIO
• Formato PCIe, USB 3.2

Aplicaciones

• Tomografía de coherencia óptica de fuente barrida (SS-OCT)
• Espectrometría de masas de tiempo de vuelo
• Detección óptica de fibra distribuida
• LiDAR
• Instrumentos científicos
• Microscopía acústica de barrido
• ATE

Opciones y accesorios
Opciones | Comentario
Opciones de hardware |
PCIe, USB 3.2 | Interfaz de PC host
Opciones de firmware |
FWDAQ | Siempre incluido. Firmware de adquisición de datos predeterminado.
FWATD | Firmware opcional para promediado de formas de onda.
FWPD | Firmware opcional para detección de pulsos.
DEVDAQ | Kit de desarrollo FPGA opcional basado en FWDAQ.
Accesorios adicionales |
W5Y | Extensión de garantía opcional de 2 años (y 5 años en total).
Software |
Digitizer Studio | Siempre incluido. Software para control y configuración.

Características / especificaciones técnicas

• Modelo: ADQ35
• Resolución vertical: 12 bits
• Canales: 2 a 5 GSPS o 1 a 10 GSPS
• Ancho de banda de entrada: hasta 2.5 GHz (acoplado en DC, rango de entrada de 0.5 Vpp)
• Memoria a bordo: 8 Gbyte
• FPGA: AMD Kintex Ultrascale KU115
• Transmisión peer-to-peer: hasta 14 Gbyte/s
• Formato: PCIe, USB 3.2
• Desplazamiento DC programable
• Disparadores de hardware y GPIO
• Opciones de firmware específicas para aplicaciones
• Software: Digitizer Studio (incluido)
