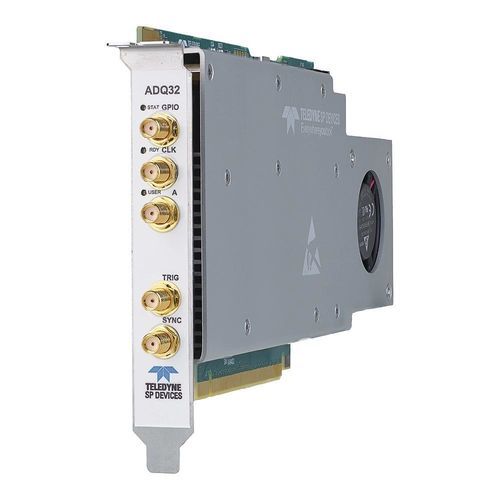

Tarjeta de adquisición PCIe ADQ32-PDRX

en tiempo real

Descripción del producto
El ADQ32-PDRX adquiere la señal de entrada a través de un único conector y utiliza un divisor integrado para separar la señal en dos caminos con diferentes configuraciones de ganancia. El camino de alta ganancia se utiliza para capturar con precisión las porciones de baja amplitud de la señal de entrada, mientras que el camino de baja ganancia asegura la adquisición de picos de alta amplitud sin causar saturación. Los dos caminos de señal se combinan en tiempo real dentro de la matriz de puertas programables en campo (FPGA) integrada para crear una salida digitalizada con un rendimiento mejorado.

El PDRX aumenta el rango dinámico en 3 bits y está completamente integrado en el digitalizador para una integración rápida y fácil a nivel de sistema. Por lo tanto, el ADQ32-PDRX es comparable con un digitalizador de 16 bits en términos de rango dinámico, pero con el beneficio de ofrecer una tasa de muestreo más alta.

El aumento del rango dinámico introduce nuevos desafíos a medida que se descubren señales previamente no detectadas. Ejemplos de tales desafíos incluyen reflexiones causadas por desajuste de impedancia, así como deriva de línea base dependiente de la temperatura. Tales artefactos pueden limitar severamente el rendimiento, distorsionar las características de la señal y/o dar lugar a lecturas falsas.

Por lo tanto, el ADQ32-PDRX incorpora filtros digitales en el FPGA integrado que corrigen de manera autónoma la deriva de la línea base, así como las reflexiones de señal tanto en el digitalizador como en el detector.

El ADQ32-PDRX incluye todas las características del ADQ32, incluyendo transmisión de datos a alta velocidad, FPGA abierto, suite de software extensa, disparo y sincronización avanzados, entrada/salida de propósito general (GPIO), y más.

Características principales

• Resolución vertical de 12 bits
• Extensión del rango dinámico de 3 bits a través de la combinación de canal de doble ganancia incorporada
• Tasa de muestreo de 2.5 GSPS
• Ancho de banda de entrada de 760 MHz
• Acoplado en DC con hasta 760 MHz de ancho de banda de entrada (rango de entrada de 1 Vpp)
• Desplazamiento DC programable para detección optimizada de pulsos positivos o negativos
• Memoria a bordo de 8 Gbyte
• FPGA abierto para procesamiento de señal en tiempo real personalizado (requiere kit de desarrollo DEVDAQ)
• Opciones de firmware específicas para la aplicación
• Transmisión peer-to-peer a GPU a 7 Gbyte/s
• Disparadores de hardware y GPIO
• Formato PCIe, USB 3.2

Aplicaciones

• Espectrometría de masas por tiempo de vuelo
• LIDAR
• Sistemas de datos de pulsos

Opciones y accesorios
Opciones | Comentario
Opciones de hardware |
PCIe, USB 3.2 | Interfaz de PC host
Opciones de firmware |
FWDAQ | Siempre incluido. Firmware de adquisición de datos por defecto.
FWATD | Firmware opcional de promediado de formas de onda.
FWPD | Firmware opcional de detección de pulsos.
DEVDAQ | Kit de desarrollo FPGA opcional basado en FWDAQ.
Accesorios adicionales |
W5Y | Extensión de garantía opcional de 2 años (y 5 años en total).
Software |
Digitizer Studio | Siempre incluido. Software para control y configuración.

Soluciones OEM

• Desarrollo de aplicaciones de software
• Desarrollo de firmware FPGA
• Modificación de plataformas de digitalizadores existentes
• Desarrollo completamente personalizado de equipos de prueba y medición

Características / Especificaciones técnicas

• Modelo: ADQ32-PDRX
• Resolución vertical: 12 bits
• Extensión del rango dinámico: +3 bits (combinación de canal de doble ganancia)
• Tasa de muestreo: 2.5 GSPS
• Ancho de banda de entrada: 760 MHz
• Acoplamiento de entrada: DC
• Rango de entrada: 1 Vpp
• Memoria a bordo: 8 Gbyte
• FPGA: Abierto para procesamiento de señal en tiempo real personalizado
• Transmisión peer-to-peer: 7 Gbyte/s a GPU
• Formato: PCIe, USB 3.2
• Disparadores de hardware y GPIO
• Software: Digitizer Studio incluido
