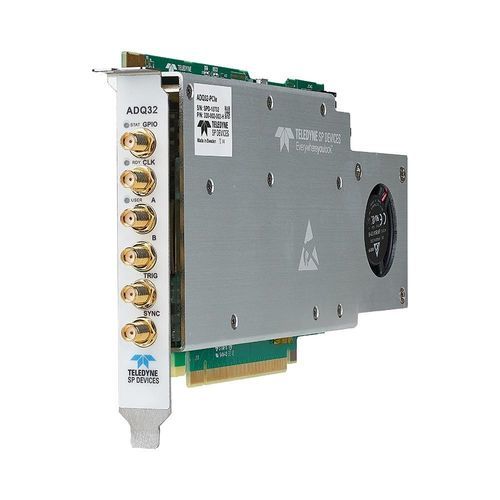

Digitalizador hasta 5 GS/s ADQ32

1 canal2 canales12 bits

Descripción del producto
El ADQ32 es un digitalizador de cuarta generación de 12 bits con una matriz de puertas programables en campo (FPGA) abierta. Está optimizado para la integración OEM en las aplicaciones más exigentes en términos de cálculo y ofrece transmisión integrada de par a par a unidades de procesamiento gráfico (GPU) a 7 Gbyte/s.

Características principales

• Resolución vertical de 12 bits
• 2 canales a 2.5 GSPS o 1 canal a 5 GSPS (seleccionable por software) con la opción S2G5
• 2 canales a 2 GSPS o 1 canal a 4 GSPS (seleccionable por software) con la opción S2G0
• Acoplado en DC con un ancho de banda de entrada de hasta 2.5 GHz (rango de entrada de 0.5 Vpp)
• Desplazamiento DC programable
• Memoria a bordo de 8 Gbyte
• FPGA abierta para procesamiento de señales en tiempo real personalizado (requiere DEVDAQ)
• Opciones de firmware específicas para la aplicación
• Transmisión de par a par a GPU a 7 Gbyte/s
• Disparadores de hardware y GPIO
• Formato PCIe, USB 3.2

Aplicaciones

• Tomografía de coherencia óptica de fuente barrida (SS-OCT)
• Espectrometría de masas de tiempo de vuelo
• Detección óptica distribuida por fibra
• LiDAR
• Instrumentos científicos
• Microscopía acústica de barrido

Opciones y especificaciones
Opciones | S2G0 | S2G5 | Comentario
Opciones de hardware
BW1G0 | ✓ | ✓ | Ancho de banda de entrada analógica por defecto, 1 GHz.
BW2G5 | | ✓ | Extensión de ancho de banda opcional, 2.5 GHz.
PCIe, USB 3.2 | ✓ | ✓ | Formato por defecto (interfaz).
Opciones de firmware
FWDAQ | ✓ | ✓ | Siempre incluido. Firmware de adquisición de datos por defecto.
FWATD | ✓ | ✓ | Firmware de promediado de forma de onda opcional.
FWPD | ✓ | ✓ | Firmware de detección de pulsos opcional.
LICPDRX | ✓ | ✓ | Licencia opcional para combinación de canales de doble ganancia (PDRX).
DEVDAQ | ✓ | ✓ | Kit de desarrollo FPGA opcional basado en FWDAQ.
Accesorios adicionales
W5Y | ✓ | ✓ | Extensión de garantía opcional de 2 años (y 5 años en total).
Software
Digitizer Studio | ✓ | ✓ | Siempre incluido. Software para control y configuración.

Características / Especificaciones técnicas

• Resolución vertical de 12 bits
• Tasa de muestreo de hasta 5 GSPS (seleccionable por software)
• Ancho de banda de entrada de hasta 2.5 GHz
• Memoria a bordo de 8 Gbyte
• FPGA abierta para procesamiento de señales en tiempo real personalizado
• Transmisión de par a par a GPU a 7 Gbyte/s
• Formatos PCIe y USB 3.2
• Desplazamiento DC programable
• Disparadores de hardware y GPIO
