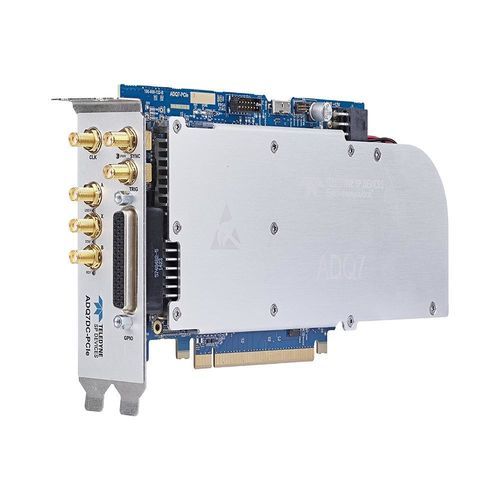

Digitalizador hasta 5 GS/s ADQ7DC

hasta 10 GS/s10 canales2 canales

Descripción del producto
Con 14 bits y 10 GSPS, el ADQ7DC mejora la resolución en aplicaciones de alta tasa de muestreo más allá de lo que era posible anteriormente. Este aumento de rendimiento ha ayudado eficazmente a los clientes a superar las compensaciones de rendimiento y ha llevado a avances significativos en muchas aplicaciones. El ADQ7DC puede operar en modo de canal único o dual con una tasa de muestreo de 10 o 5 GSPS respectivamente.
El front-end acoplado en DC admite un desplazamiento DC variable y contiene un filtro de reducción de ruido digital programable por el usuario. También ofrece un ancho de banda de entrada analógica de 3 GHz y, por lo tanto, admite una amplia gama de sensores y aplicaciones.
Los paquetes de firmware autónomos simplifican la operación y ofrecen ahorro de tiempo al proporcionar un conjunto rico de funciones específicas de la aplicación en tiempo real sin necesidad de desarrollo de firmware FPGA.

Características principales

• Resolución vertical de 14 bits
• 2 canales a 5 GSPS o 1 canal a 10 GSPS (seleccionable por software)
• Acoplado en DC con hasta 3 GHz de ancho de banda de entrada (rango de entrada de 1 Vpp)
• Desplazamiento DC programable
• Memoria a bordo de 4 Gbytes
• FPGA abierto para procesamiento de señal en tiempo real personalizado (requiere DEVDAQ)
• Opciones de firmware específicas de la aplicación
• Transmisión peer-to-peer a GPU a 7 Gbytes/s
• Disparadores de hardware y GPIO
• Formatos PCIe, PXIe, USB3.0, MTCA.4, 10 GbE

Aplicaciones

• Espectrometría de masas de tiempo de vuelo
• Citometría de flujo de imágenes
• LiDAR
• RADAR
• Comunicación inalámbrica
• Muestreo directo en banda L
• Grabación de datos RF de alta velocidad
• Instrumentos científicos
• Física de partículas
• Prueba de semiconductores
• ATE
• Prueba y medición
• Tecnología cuántica

Opciones y accesorios

Opciones | Comentario
Opciones de hardware |
PCIe, PXIe, USB3.0, MTCA.4, 10 GbE | Interfaz de PC host
Opciones de firmware |
FWDAQ | Siempre incluido. Firmware de adquisición de datos predeterminado.
FWATD | Firmware de promediado de forma de onda opcional.
FWPD | Firmware de detección de pulsos opcional.
FW2DDC | Firmware de conversión descendente digital opcional.
DEVDAQ | Kit de desarrollo FPGA opcional basado en FWDAQ.
Accesorios adicionales |
W5Y | Extensión de garantía de 2 años opcional (y 5 años en total).
Software |
Digitizer Studio | Siempre incluido. Software para control y configuración.
LabVIEW |

Características / especificaciones técnicas

• Resolución vertical de 14 bits
• Operación de canal único a 10 GSPS o de doble canal a 2x5 GSPS
• Entrada acoplada en DC, hasta 3 GHz de ancho de banda
• Desplazamiento DC programable
• Memoria a bordo de 4 Gbytes
• FPGA abierto para procesamiento de señal en tiempo real personalizado
• Transmisión peer-to-peer a GPU a 7 Gbytes/s
• Disparadores de hardware y GPIO
• Formatos PCIe, PXIe, USB3.0, MTCA.4, 10 GbE
