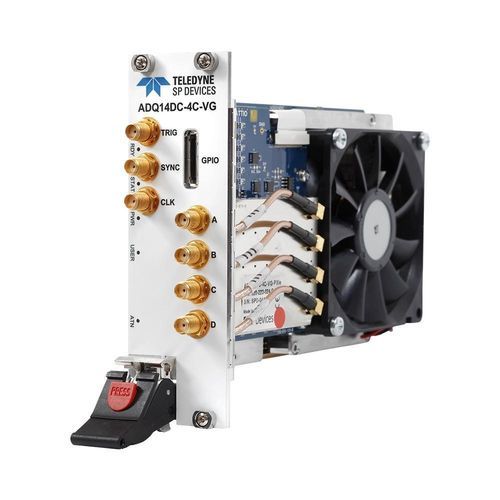

Digitalizador hasta 5 GS/s ADQ14

2 canales4 canales1 canal

Detalles del producto
ADQ14 es una familia de digitalizadores de 14 bits con 1, 2 o 4 canales y una tasa de muestreo de 0.5, 1 o 2 GSPS. También está disponible con acoplamiento AC o DC (ADQ14AC y ADQ14DC) y viene en cinco formatos diferentes. Esto simplifica la integración y permite un diseño de sistema rentable. ADQ14 ofrece acoplamiento AC o DC y sesgo DC variable. También está disponible con un rango de entrada de voltaje variable. Esto, combinado con un ancho de banda de entrada analógica alto, le permite soportar una amplia gama de sensores. Con hasta 4 canales por placa y capacidades de sincronización de múltiples placas de alta precisión, ADQ14 es ideal para implementaciones masivas de múltiples canales.

Características principales

• Resolución vertical de 14 bits
• Tasa de muestreo de hasta 2 GSPS
• 1, 2 o 4 canales
• Tasa de muestreo de 0.5, 1 o 2 GSPS
• Modelos acoplados AC y DC con un ancho de banda de entrada de hasta 1.2 GHz
• Acoplado DC con un rango de entrada de 0.5, 1 Vpp
• Acoplado AC con un rango de entrada de 1.9 Vpp
• Desplazamiento DC programable
• Memoria a bordo de 2 Gbyte
• FPGA abierta para procesamiento de señales en tiempo real personalizado (requiere DEVDAQ)
• Opciones de firmware específicas para aplicaciones
• Transmisión peer-to-peer a GPU a 3.2 Gbyte/s
• Disparadores de hardware y GPIO
• Formatos PXIe, PCIe, USB3.0, MTCA.4, 10 GbE

Aplicaciones

• Dispersión de Thomson
• LiDAR
• RADAR
• Comunicación inalámbrica
• Grabación de datos a alta velocidad
• Pruebas y mediciones
• Rango ultrasónico
• Tiempo de vuelo

Opciones y accesorios
Opciones de hardware: PXIe, PCIe, USB3.0, MTCA.4, 10 GbE (interfaz de PC host)
Opciones de firmware: FWDAQ (firmware de adquisición de datos predeterminado, siempre incluido), FWATD (firmware opcional de promediado de formas de onda), DEVDAQ (kit de desarrollo FPGA opcional), FWPD (firmware opcional de detección de pulsos), FWSDR (firmware opcional de radio definida por software)
Accesorios adicionales: W5Y (extensión de garantía opcional de 2 años, 5 años en total)
Software: Digitizer Studio (siempre incluido, para control y configuración), LabVIEW

Especificaciones técnicas

• Resolución ADC: 14 bits
• Número de canales: 1, 2 o 4
• Tasa de muestreo máx.: 0.5, 1 o 2 GSPS (dependiendo del modelo)
• Ancho de banda analógico: hasta 1.2 GHz (dependiendo del modelo)
• Acoplamiento: AC o DC
• Rango de entrada: acoplado DC (0.5, 1 Vpp), acoplado AC (1.9 Vpp)
• Memoria a bordo: 2 Gbyte
• Formatos: PXIe, PCIe, USB3.0, MTCA.4, 10 GbE
• Desplazamiento DC programable
• Transmisión peer-to-peer a GPU a 3.2 Gbyte/s
• Disparadores de hardware y GPIO
• FPGA abierta para procesamiento de señales en tiempo real personalizado
• Sincronización de múltiples placas de alta precisión

Variantes de modelo (selección)
ADQ14AC-2A: 2 canales, 500 MS/s, 1.2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-2A: 2 canales, 500 MS/s, 250 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-4A: 4 canales, 500 MS/s, 1.2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-4A: 4 canales, 500 MS/s, 250 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-2C: 2 canales, 1 GS/s, 1.2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-2C: 2 canales, 1 GS/s, 700 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-1X: 1 canal, 2 GS/s, 1 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-1X: 1 canal, 2 GS/s, 1.2 GHz, DC, USB/PXIe/PCIe/10GbE
Los modelos VG ofrecen ganancia variable.
El ancho de banda analógico puede depender del rango de entrada/ganancia seleccionado (ver la hoja de datos para más detalles).
