Aparato de inspección PND por ultrasonidos mediante eco de impulso Mira 3D

para tomografía

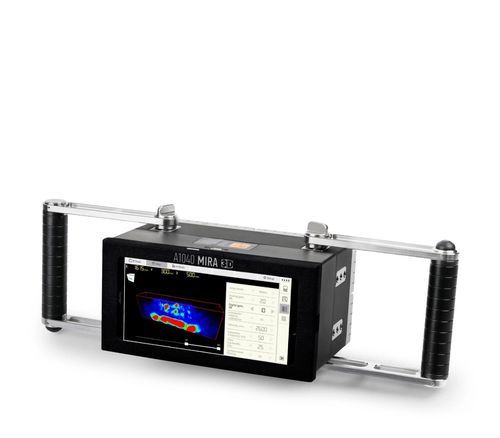

MIRA 3D es un sistema de tomografía ultrasónica de baja frecuencia adecuado para la evaluación manual y automatizada de estructuras de hormigón. Gracias a su novedosa tecnología de sensores A-DPC®, el nuevo MIRA proporciona una profundidad de penetración, una sensibilidad de inspección y una resolución de imagen inmejorables mediante la implementación de FMC / TFM tridimensional en cada posición del instrumento.Ventajas operativas:El instrumento consta de un cuerpo ligero con 4 x 8 transductores Active Dry-Point-Contact con circuitos emisores-receptores de impulsos integrados y electrónica DAQ paralela conectada de forma inalámbrica a un potente smartphone que implementa algoritmos de reconstrucción y visualización de imágenes mediante unidades de procesador gráfico paralelas a bordo. Esta solución de hardware permite alcanzar el máximo rendimiento para la obtención de imágenes 3D-TFM en tiempo real. Con técnicas de transmisión especiales como E-Boosting, se ha logrado una profundidad de penetración excepcional incluso utilizando la apertura activa relativamente pequeña del instrumento. El software MIRA NEO DESKTOP para el control remoto de las unidades y la visualización y el análisis en 3D de Big Data es una parte esencial del instrumento que se suministra de serie. El formato de datos abierto para desarrollos personalizados por el usuario - para aplicaciones offline y online - completa el paquete funcional de este extraordinario instrumento.Aplicaciones principales:Localización de armaduras de refuerzo y otros elementos (conductos de tendones, anclajes, tubos huecos, cables), también más allá de las capas de armaduraDetección de huecos de material, estimación de su posición y tamaño en 3D: cavidades, inclusiones, panales de abejas, grietasMedición del espesor mediante acceso unilateralDetección de defectos de inyección en conductos de tendones y acopladores de inyecciónEvaluación de piedras ignífugasEspecificaciones técnicas:Tipo de instrumentoTomógrafo ultrasónico multicanal de pulso-eco con matriz de transductores integradaNúmero de canales32 (ampliable a 64, 96, etc.))Número de elementos independientes en la abertura del transductor matricial32 (ampliable a 64, 96, etc.)Tipo de transductores ultrasónicosTransductores de punto de contacto seco activo (A-DPC) con puntas cerámicas resistentes al desgaste y electrónica integrada de emisor-receptor de impulsosAncho de bandade 10 a 100 kHzGama de velocidad del sonido del materialde 1.000 a 4.000 m/s (de 40 a 157 pulgadas/s)Profundidad máxima de penetración en hormigón armadohasta 3.000 mm (118 pulgadas)Fuente de alimentaciónbatería de iones de litio intercambiable 18650Tiempo de funcionamiento de la bateríahasta 10 horasDimensiones máximas de una unidad sin asas:200x125x100 mm Peso máximo de la unidad electrónica con las baterías, las asas y el Tablet PC montados3,5 kgCondiciones de funcionamiento:rango de temperatura del airede -10 a +50 °C Humedad relativa del aire a +35 °C / 95 °F, máx.95 %Vida útil media, mín.5 añosConjunto de entrega:ArtículoCantidad, unidadesUnidad electrónica A1040 MIRA 3D con 32 transductores A-DPC®1Tablet-PC con estuche protector1Bloque de referencia para pruebas funcionales periódicas1Batería intercambiable de iones de litio 186506Fuente de alimentación tipo C2Cable de datos USB tipo C2INTROVIEW® Pro Software con 12 meses de servicio de actualización y asistencia técnica1Estuche rígido1Certificado de garantía1Manual de instrucciones1Destornillador para cambiar la batería2FAQ: ¿Qué es el método de pulso-eco ultrasónico? El método de pulso-eco ultrasónico es una técnica de ensayo no destructivo (END) ampliamente utilizada que ayuda a evaluar la integridad interna de los materiales mediante la detección de defectos tales como grietas, huecos, delaminaciones y otras discontinuidades internas. Este método utiliza ondas sonoras de alta frecuencia (ultrasonidos) para penetrar en un material y medir el tiempo que tardan las ondas sonoras en rebotar (o "eco") desde las características o defectos internos. El método de pulso-eco es especialmente eficaz para inspeccionar materiales como metales, hormigón, cerámica y materiales compuestos.Cómo funciona el método de pulso-eco por ultrasonidos? Generación de pulsos: Un transductor genera ondas ultrasónicas de alta frecuencia y las envía al material que se está comprobando.Propagación y reflexión: A medida que las ondas de sonido viajan a través del material, se reflejan cuando encuentran un límite entre diferentes materiales o un defecto como una grieta o un vacío.Detección de eco: El transductor recibe las ondas sonoras reflejadas (ecos) y mide el tiempo que tardan en volver.Interpretación de datos: El tiempo transcurrido entre la emisión del impulso y la recepción del eco se analiza para determinar la ubicación, el tamaño y la naturaleza de cualquier defecto interno.El tiempo que tarda en regresar el eco indica la distancia que recorrió la onda dentro del material. Analizando la intensidad y el tiempo de estos ecos, los inspectores pueden crear una imagen detallada de la estructura interna del material e identificar cualquier defecto o inconsistencia.Aplicaciones:Construcción: Inspección de estructuras de hormigón en busca de huecos, grietas y delaminaciones para garantizar la integridad estructural de edificios, puentes y túneles.Fabricación: Evaluación de soldaduras y detección de defectos en componentes como tuberías, recipientes a presión y maquinaria.Aeroespacial y automoción: Inspección de componentes críticos, como piezas de motores, fuselajes y engranajes, para detectar defectos internos que puedan comprometer la seguridad y el rendimiento.Energía: Evaluación del estado de equipos de centrales eléctricas, tuberías y palas de aerogeneradores para detectar la degradación de los materiales y la fatiga.Ventajas:No destructivo: El método de pulso-eco permite la inspección interna sin causar daños al material, por lo que es adecuado para componentes y estructuras críticas.Alta precisión: Proporciona datos precisos sobre el tamaño, la ubicación y la naturaleza de los defectos internos, lo que permite evaluaciones precisas de la integridad del material.Versatilidad: Este método puede utilizarse en una amplia gama de materiales, incluidos metales, hormigón, materiales compuestos y cerámica.Equipo portátil: Los sistemas ultrasónicos de pulso-eco son portátiles y pueden utilizarse tanto para inspecciones in situ como para ensayos en laboratorio.Medición de profundidad: El método de pulso-eco puede detectar defectos en la profundidad de un material, por lo que es ideal para evaluar estructuras gruesas o complejas.Características / Especificaciones técnicas:Tipo de instrumento: Tomógrafo ultrasónico de pulso-eco multicanal con matriz de transductores integradaNúmero de canales: 32 (ampliable a 64, 96, etc.)Número de elementos independientes en la apertura del transductor matricial: 32 (ampliable a 64, 96, etc.)Tipo de transductores ultrasónicos: Transductores de punto de contacto seco activo (A-DPC) con puntas cerámicas resistentes al desgaste y electrónica integrada de emisor-receptorAncho de banda: de 10 a 100 kHzVelocidad del sonido del material: de 1.000 a 4.000 m/s (de 40 a 157 pulgadas / s)Profundidad máxima de penetración en hormigón armado: hasta 3.000 mm (118 pulgadas)Fuente de alimentación: Batería de iones de litio intercambiable 18650Tiempo de funcionamiento de la batería: hasta 10 horasDimensiones máximas de una unidad sin asas: 200x125x100 mm (7,9 x 4,9 x 3,9 pulgadas)Peso máximo de la unidad electrónica con las baterías, las asas y el tablet PC montados: 3,5 kgCondiciones de funcionamiento: rango de temperatura del aire de -10 a +50 °C (de 14 a 122 °F), humedad relativa del aire a +35 °C / 95 °F, máx. 95 %Vida útil media, mín.: 5 años
