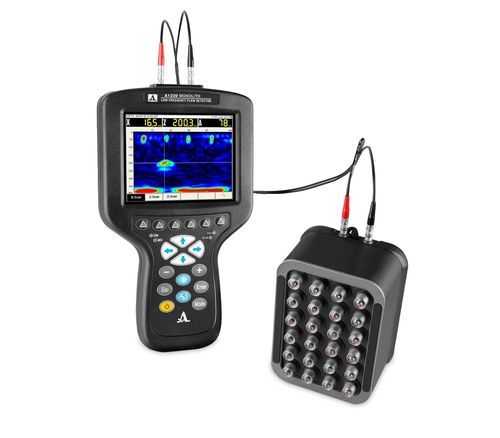

Aparato de inspección PND por ultrasonidos mediante velocidad de impulso Monolith 3D

mediante eco de impulsopara tomografía

Un probador de velocidad de pulso ultrasónico y eco compacto y portátil diseñado para mediciones de espesor ultrasónico y detección de fallas en concreto, construcciones de concreto reforzado y rocas. El dispositivo es una unidad electrónica compacta equipada con una gran pantalla TFT de alto contraste y un teclado. A pesar de su multifuncionalidad, el instrumento es fácil de usar gracias a su interfaz intuitiva y su menú basado en iconos, que proporciona acceso rápido a los ajustes y funciones principales. Diseño ergonómico y peso ligero (tan solo 800 gramos), así como la capacidad de fijar la unidad electrónica en una almohadilla especializada, proporcionan una operación conveniente en áreas de difícil acceso y permiten trabajar en altura. Todos los resultados de inspección se registran en la memoria del instrumento y se pueden transferir a través de un puerto USB a una PC externa para su posterior procesamiento, registro y archivo. Explotación: - El uso de una antena de contacto de punto seco de baja frecuencia M2502 0.05A0R100Х60PS con onda de corte y frecuencia nominal de 50 kHz permite medir el espesor de objetos de concreto hasta 3,000 mm y objetos de concreto reforzado hasta 600 mm. El instrumento permite al operador buscar inclusiones extranjeras internas, cavidades, vacíos y grietas en productos y construcciones de concreto reforzado, piedra y materiales similares con acceso unilateral, así como buscar fallas incrustadas en piezas de bronce. Es posible probar la estructura interna de materiales de grano grueso. Los resultados de la inspección incluyen imágenes de corte y proyección mediante la función de escaneo de cuadrícula (B-Scan, C-Scan, D-Scan, perfil de espesor) utilizando el software de visualización INTROVIEW. Conjunto de entrega: - Monolith 3D – detector de fallas ultrasónico - Antena M2502 0.05A0R100X60PS - Cable doble LEMO 00 – LEMO 00 de 1.2 m - Cable USB A – Micro B - Adaptador de red con cable 220V-15V - Estuche de transporte - Funda suave - Caja - Software de visualización INTROVIEW (imágenes tomográficas 3D mediante función de escaneo de cuadrícula, funcionalidad avanzada de visualización y análisis) - Imágenes de corte y proyección mediante función de escaneo de cuadrícula (B-Scan, C-Scan, D-Scan, perfil de espesor) Longitud máxima de adquisición de datos en mm (onda de corte): 2150 mm Longitud máxima de adquisición de datos en μs: 1600 μs Profundidad máxima de penetración (grado de concreto 400): 600 mm Dimensiones mínimas de fallas de material cilíndrico: 30 mm Número de A-scans que se pueden guardar en modo MAP: 200 Área máxima de inspección (modo MAP): 2 m² Rango de velocidad del material: 1,000 – 9,999 m/s Forma de pulso del transmisor: Meandro, 0.5÷5.0 períodos Tasa de repetición de pulso: 1 – 50 Hz Ancho de banda del receptor: 10 – 300 kHz Rango de configuración de ganancia: 0 a 100 dB, paso de 1 dB Número de puntos programables de la función DAC: 32 Rango dinámico de la función DAC: 30 dB Fuente de alimentación: Batería integrada Tiempo de operación: 14 h Tiempo de carga de la batería: 3 h Rango de temperatura de operación: –20 a +45 ºC Tipo de pantalla: TFT (640 х 480) Dimensiones de la unidad electrónica: 260 х 156 х 43 mm Peso de la unidad electrónica: 800 g Dimensiones de la antena M2502: 139 х 105 х 89 mm Peso de la antena M2502: 1.1 kg
