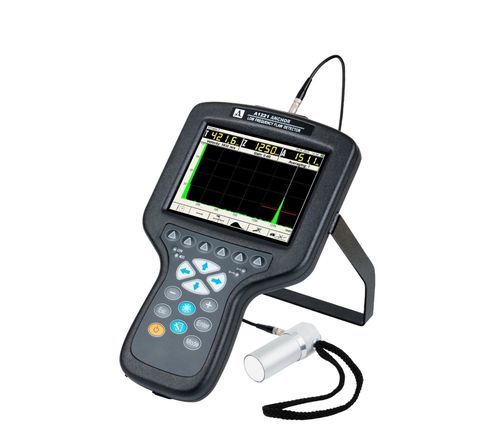

Aparato de inspección PND por ultrasonidos mediante eco de impulso Anchor

Anchor es un comprobador ultrasónico de baja frecuencia diseñado para la evaluación in situ de la calidad de anclajes de hormigón, armaduras sólidas y elementos metálicos mediante ondas ultrasónicas de baja frecuencia: Pruebas no destructivas de pernos de anclaje y elementos estructurales similares.Evaluaciones realizadas mediante la colocación de un transductor ultrasónico en el extremo exterior libre del perno:Detección de roturas de anclajeEvaluación de la longitud residual/fracciónEvaluación de la calidad de la adherenciaCaracterísticas de aplicación:Diámetro evaluable del perno/barra de refuerzo20-40 milímetros (0,8-1,6 pulgadas)Longitud de evaluación sin lechadahasta 8 metros (26,3 pies)Longitud de evaluación mínima0,3 metros (9..profundidad de inyección evaluable en hormigónhasta 1 metro (3,3 pies)Profundidad de inyección evaluable en rocahasta 4 metros (13,1 pies)Especificaciones técnicas:ParámetroValorGama de frecuencia operativa, kHz25-250Longitud máxima de adquisición de datos, μs4000Longitud de evaluación, m0.5-3Longitud de evaluación de varillas incrustadas, mhasta 1Gama de diámetros de varillas evaluables, mm20-40Gama de velocidades del material, m/s500-15000Tensión de salida del transmisor, V±20, ±100, ±200Forma de impulsos del transmisorMeandro bipolar, 0.5÷5,0 periodosTasa de repetición de impulsos, Hz1-45Gama de ajuste de ganancia, dB0-100, paso 1Número de puntos programables de la función DAC24Gama dinámica de la función DAC, dB30Fuente de alimentaciónBatería incorporadaTiempo de funcionamiento, h14Tiempo de carga de la batería, h3Tipo de pantallaTFT (640 х 480)Dimensiones de la unidad electrónica, mm260×156×43Peso de la unidad electrónica, kg0.8Condiciones de funcionamiento:Rango de temperatura de funcionamiento, ºCde -20 a +45Humedad relativa del aire a +35°С, %, máx95Método de pulso-eco ultrasónico:El método de pulso-eco ultrasónico es una técnica de ensayo no destructivo (END) ampliamente utilizada que ayuda a evaluar la integridad interna de los materiales mediante la detección de defectos como grietas, huecos, delaminaciones y otras discontinuidades internas. Este método utiliza ondas sonoras de alta frecuencia (ultrasonidos) para penetrar en un material y medir el tiempo que tardan las ondas sonoras en rebotar (o "eco") desde las características o defectos internos. El método pulso-eco es especialmente eficaz para inspeccionar materiales como metales, hormigón, cerámica y materiales compuestos.Cómo funciona:Generación de pulsos: Un transductor genera ondas ultrasónicas de alta frecuencia y las envía al material que se está comprobando.Propagación y reflexión: A medida que las ondas de sonido viajan a través del material, se reflejan cuando encuentran un límite entre diferentes materiales o un defecto como una grieta o un vacío.Detección de eco: El transductor recibe las ondas sonoras reflejadas (ecos) y mide el tiempo que tardan en volver.Interpretación de datos: El tiempo transcurrido entre la emisión del impulso y la recepción del eco se analiza para determinar la ubicación, el tamaño y la naturaleza de cualquier defecto interno.Aplicaciones:Construcción: Inspección de estructuras de hormigón en busca de huecos, grietas y delaminaciones.Fabricación: Evaluación de soldaduras y detección de defectos en componentes como tuberías, recipientes a presión y maquinaria: Inspección de componentes críticos como piezas de motores, fuselajes y engranajes: Evaluación del estado de equipos de centrales eléctricas, tuberías y palas de aerogeneradores.Ventajas:No destructivo: Permite la inspección interna sin causar daños.Alta precisión: Proporciona datos precisos sobre defectos internos.Versatilidad: Utilizable en una amplia gama de materiales.Equipo portátil: Adecuado para pruebas in situ y en laboratorio.Medición de profundidad: Puede detectar defectos profundos dentro de un material.Diámetro evaluable de pernos/barras: 20-40 mmLongitud de evaluación sin lechada: hasta 8 mLongitud mínima de evaluación: 0,3 mAProfundidad evaluable de lechada en hormigón: hasta 1 mAProfundidad evaluable de lechada en roca: hasta 4 mGama de frecuencia operativa: 25-250 kHzLongitud máxima de adquisición de datos: 4000 μsLongitud de evaluación: 0,5-3 mALongitud de evaluación de barras incrustadas: hasta 1 mAGama de diámetros evaluables de barras: 20-40 mmGama de velocidad del material: 500-15000 m/sTensión de salida del transmisor: ±20, ±100, ±200 VForma de impulso del transmisor: Meandro bipolar, 0,5÷5,0 periodosTasa de repetición de impulsos: 1-45 HzGama de ajuste de ganancia: 0-100 dB, paso 1Número de puntos programables de la función DAC: 24Gama dinámica de la función DAC: 30 dBFuente de alimentación: Batería integradaTiempo de funcionamiento: 14 hTiempo de carga de la batería: 3 hTipo de pantalla: TFT (640 х 480)Dimensiones de la unidad electrónica: 260×156×43 mmPeso de la unidad electrónica: 0,8 kgRango de temperatura de funcionamiento: de -20 a +45 ºHumedad relativa del aire a +35°С, máx: 95%
