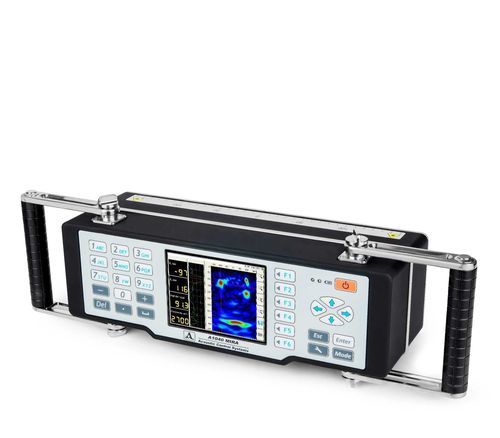

Aparato de inspección PND por ultrasonidos mediante eco de impulso Mira

para tomografía

Descripción del producto:Medición de espesores, detección de armaduras y defectos, evaluación de la calidad de infraestructuras de hormigón con imágenes en 3D del volumen de inspección. El tomógrafo ultrasónico portátil está diseñado para la obtención de imágenes de la estructura interna del hormigón con acceso por un solo lado. La unidad de medición contiene un conjunto de antenas matriciales de 48 (12 bloques, cada uno de los cuales contiene 4 elementos) transductores de banda ancha de baja frecuencia de ondas de cizallamiento con puntas de contacto en seco y resistentes al desgaste de cerámica. Por lo tanto, pueden trabajar con superficies rugosas durante mucho tiempo. Cada transductor está equipado con una suspensión de muelle independiente, lo que permite la inspección en superficies irregulares. La frecuencia nominal del conjunto es de 50 kHz.Ventajas operativas:La interfaz del instrumento permite trabajar con rayos láser proyectados sobre la superficie del objeto de prueba, lo que permite mantener correctamente el paso de desplazamiento del conjunto de antenas durante el diagnóstico técnico completo.Cuerpo ligero de mano y mango reposicionable para trabajar cómodamente en superficies horizontales, verticales y tejados.Escala de referencia en la parte inferior del cuerpo del instrumento para localizar cómodamente los defectos en relación con el dispositivo de antena.Pantalla TFT grande y brillante y teclado para facilitar el ajuste, la selección de modo y la inspección con visualización de resultados en tiempo real.La batería interna recargable proporciona 5 horas de funcionamiento; el ciclo de carga-descarga aumentado mejora la fiabilidad para una aplicación a largo plazo. También se puede alimentar directamente de la red de CA.Transferencia de datos a PC externo para procesamiento avanzado mediante software dedicado.La inspección se realiza como sondeo paso a paso con combinación de datos y reconstrucción de volúmenes en toda la superficie escaneada.Explotación / Aplicaciones:Inspección de construcciones de hormigón de hasta 2500 mm de espesor para evaluación de consistencia.Inspección de construcciones de hormigón armado de hasta 800 mm de grosor para evaluación de consistencia.Búsqueda de inclusiones extrañas, cavidades, huecos, delaminaciones, fugas de relleno y grietas en hormigón, hormigón armado y piedra natural.Inspección de construcciones de mármol y granito de hasta 2000 mm de grosor.Búsqueda de tubos de plástico y metal (diámetro >10 mm) en hormigón armado.Inspección de la estructura interna de varillas de carbono (diámetro >900 mm).Evaluación del estado de canales con armadura tensada en puentes de hormigón armado.Inspección de subestructuras, columnas, cubiertas aéreas en construcciones de hormigón in situ para detectar huecos y fugas.Búsqueda de huecos y cavidades detrás de placas de revestimiento de túneles subterráneos y ferroviarios.Inspección de bloques refractarios de hornos de soplado de vidrio.Estimación del espesor de la cubierta de hormigón y profundidad de la armadura de cobertura.Medición de espesores en accesos unilaterales.Registro detallado de los resultados obtenidos.Especificaciones técnicas:Dispositivo de exploraciónMatriz de antenas incorporadaFrecuencia de funcionamiento25 - 85 kHzNúmero de transductores en la matriz de antenas48Tipo de transductores utilizados en la matriz de antenasTransversales de banda ancha de baja frecuencia con contacto de punto secoy puntas cerámicas resistentes al desgasteGama de velocidadesde 1 000 a 4 000 m/sProfundidad máxima de visión en hormigón2500 mmGama de medición de espesores50 - 600 mmError máximo (X - espesor)±(0.05∙X+10) mmTamaño mínimo de una esfera reflectora localizada20 mm de diámetroal menos 200 mm de longituda una profundidad de 50 a 400 mmTipo de pantalla5,7'' TFT, colorMemoria incorporadaflash 7GbAlimentaciónbatería incorporadaVoltaje11.2 VOTiempo de funcionamiento (batería)5 hConexiónPCBUSGama de temperatura de funcionamientode -10 a +50°CPeso4.5 kgTamaño, no más que sin asas370 х 150 х 145 mmcon asas colocadas horizontalmente470 х 150 х 170 mmcon asas colocadas verticalmente370 х 210 х 170 mmConjunto de entrega:А1040 MIRA - tomógrafo ultrasónicoUnidad de cargaCable de conexión USB A - Micro BMaleta de viajeSoftware de visualización y evaluación INTROVIEW - 12 meses de licencia*Características / Especificaciones técnicas (resumen):Matriz de antenas incorporada con 48 transductores de banda ancha de baja frecuenciaFrecuencia de funcionamiento: 25-85 kHzGama de velocidad: 1.000-4.000 m/sProfundidad máxima de visión en hormigón: 2.500 mmGama de medición del espesor: 50-600 mmError máximo: ±(0,05∙X+10) mmPantalla: 5.7'' TFT, colorMemoria integrada: 7Gb flashAlimentación: batería integrada, 11,2 V, 5 h de funcionamientoConexión PC: USBTemperatura de funcionamiento: de -10 a +50°CPeso: 4,5 kgDimensiones: 370x150x145 mm (sin asas), 470x150x170 mm (asas horizontales), 370x210x170 mm (asas verticales)
