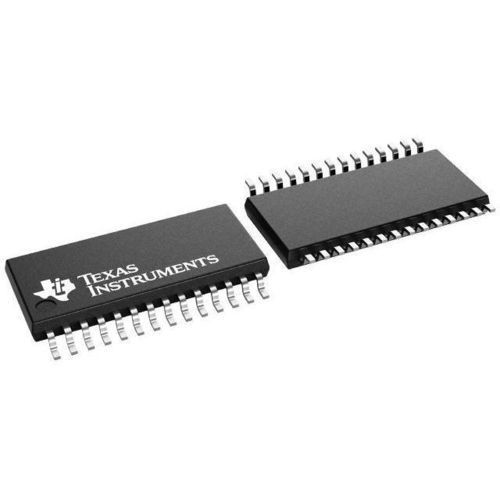

Microcontrolador 16 bits MSP430G2553

de uso generalde comunicaciónpara botón táctil

Descripción
El MSP430G2553 es un microcontrolador mixto de 16 bits de ultra bajo consumo, optimizado para aplicaciones de medición y sensores alimentadas por batería. Integra una CPU RISC de 16 bits con generadores de constantes, un oscilador controlado digitalmente (DCO) con despertado rápido (<1 µs) y periféricos analógicos y digitales apropiados para sistemas de sensores de bajo coste y dispositivos portátiles.

Aplicaciones típicas

• Sensores alimentados por batería e instrumentos de medición portátiles
• Nodos de adquisición de datos de bajo coste y front-ends analógicos
• Interfaces hombre-máquina con E/S capacitivas
• Módulos embebidos de control y comunicación mediante UART/SPI/I2C

Funciones clave

• Rango de tensión de suministro: 1,8 V a 3,6 V
• Consumo ultra bajo: Activo ~230 µA @1 MHz (2,2 V); Espera ~0,5 µA; Apagado (retención RAM) ~0,1 µA
• 5 modos de ahorro de energía con despertado ultrarrápido (<1 µs)
• Arquitectura RISC de 16 bits, ciclo de instrucción 62,5 ns
• Reloj: DCO hasta 16 MHz (4 frecuencias calibradas), oscilador LF, soporte de cristal 32 kHz, fuente de reloj externa
• Dos temporizadores Timer_A de 16 bits con registros capture/compare
• Hasta 24 pines E/S (capacitivos)
• Módulo USCI: UART (mejorado), SPI (sincrono), I2C, codificador/decodificador IrDA
• ADC SAR de 10 bits, hasta 200 ksps, referencia interna, sample-and-hold, autoscan (familia MSP430G2x53)
• Comparador analógico interno, detector de brownout, temporizador watchdog
• Programación serie a bordo, protección de código programable, depuración segura (Spy-Bi-Wire)

Especificaciones técnicas

• CPU: MSP430 16-bit RISC
• Frecuencia máxima: 16 MHz
• Memoria Flash: 16 KB
• SRAM: 512 B
• ADC: SAR 10 bits, 200 ksps, 8 canales
• UART: 1; SPI: 2; I2C: 1 (via USCI)
• GPIOs: hasta 24 (capacitivos)
• Temperatura de funcionamiento: -40 °C a +85 °C
• Memoria no volátil: 16 KB

Opciones de encapsulado (ejemplos)

• PDIP – 20 pines
• TSSOP – 20 pines, 28 pines
• VQFN (QFN) – 32 pines

Documentación y soporte

• Datasheet: MSP430G2x53 / MSP430G2x13 mixed-signal microcontroller datasheet
• Guía de la familia: MSP430F2xx / MSP430G2xx Family User's Guide
• Erratas y notas de aplicación disponibles en el fabricante
