Microcontrolador 32 bits TM4C123GH6PM
de control motorde comunicaciónde baja potencia

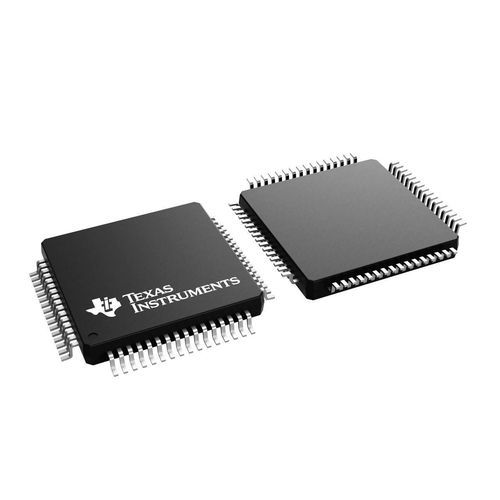

Microcontrolador 32 bits - TM4C123GH6PM - Texas Instruments - de control motor / de comunicación / de baja potencia
Microcontrolador 32 bits - TM4C123GH6PM - Texas Instruments - de control motor / de comunicación / de baja potencia
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
32 bits
Aplicaciones
de comunicación, de control motor
Otras características
de baja potencia, para ADC, ARM, de modulación de ancho de impulso, MLI

Descripción

Presentación
El TM4C123GH6PM es un microcontrolador de 32 bits basado en un núcleo ARM Cortex‑M4F, diseñado para sistemas embebidos industriales como monitorización remota, terminales TPV electrónicos, equipos de prueba y medida, dispositivos de red y switches, automatización industrial, HVAC y control de edificios, control de movimiento, transporte y aplicaciones de seguridad.

Parámetros clave
  • Núcleo: ARM Cortex‑M4F, 80 MHz
  • Memoria Flash: 256 KB (single‑cycle hasta 40 MHz)
  • SRAM: 32 KB single‑cycle
  • EEPROM: 2 KB
  • ADC: dos ADC SAR de 12 bits (12 entradas analógicas en total), hasta 1 MSPS
  • GPIO: hasta 43 (según configuración)
  • Paquete: LQFP de 64 pines (PM), área 144 mm² (12 × 12)
  • Temperatura de operación: −40 °C a 105 °C


Características
  • Unidad de coma flotante (FPU) IEEE‑754 de precisión simple, trazado embebido y depuración completa (JTAG, Serial Wire)
  • Temporizadores y control de movimiento avanzados: hasta 16 canales PWM (8 bloques generadores), generadores de dead‑band, 2 módulos QEI
  • Conjunto de periferia: 8 UART (IrDA, 9 bits, soporte ISO 7816), 4 SSI/SPI, 4 I2C
  • μDMA ARM PrimeCell® de 32 canales para descargar transferencias de datos
  • Seguridad: aceleración criptográfica, comunicaciones seguras y depuración segura
  • Bajo consumo: módulo de hibernación con RTC y múltiples fuentes de reloj


Interfaces de comunicación
  • CAN: 2 módulos (CAN 2.0 A/B, hasta 1 Mbps)
  • UART: hasta 8 puertos (uno con estado de módem y control de flujo)
  • SSI/SPI: 4 módulos
  • I2C: 4 módulos (Standard 100 kbps, Fast 400 kbps)
  • USB: USB 2.0 full‑speed y low‑speed, OTG/Host/Device, 32 endpoints
  • μDMA: controlador configurable de 32 canales


Paquete / Medios
  • Paquete principal: LQFP 64 pines (PM)
  • Dibujo de paquete e imagen disponibles para LQFP 64‑pin (PM)


Especificaciones técnicas
  • Número de referencia: TM4C123GH6PM
  • Frecuencia CPU: 80 MHz
  • Flash: 256 KB; SRAM: 32 KB; EEPROM: 2 KB
  • Periféricos: 8 UART, 4 SSI/SPI, 4 I2C, 2 CAN, USB 2.0 OTG/Host/Device
  • Canales PWM: hasta 16; QEI: 2
  • ADC: dos ADC SAR de 12 bits (hasta 1 MSPS agregado)
  • GPIO: hasta 43; conforme RoHS
