Sensor de temperatura de silicio TMP117

con semiconductorSMDI2C

Descripción del producto
El TMP117 es un sensor de temperatura digital de alta precisión diseñado para aplicaciones de grado médico, incluidos termómetros electrónicos para pacientes. Proporciona lecturas de temperatura de 16 bits (resolución 0,0078 °C) y hasta ±0,1 °C de precisión en −20 °C a 50 °C sin calibración. El dispositivo cuenta con interface compatible I2C/SMBus, alarmas de temperatura programables, conversión one‑shot, soporte para hasta cuatro direcciones en un mismo bus y una EEPROM general integrada de 48 bits. Su bajo consumo (típico 3,5 µA) minimiza la auto‑calentamiento, adecuado para sistemas con batería y dispositivos portátiles.

Aplicaciones

• Termómetros electrónicos para pacientes y monitorización clínica
• Medición de temperatura en wearables y parches
• Sustitución de RTD (PT100/PT500/PT1000) en equipos industriales y de consumo
• Monitorización de temperatura de baja potencia en sistemas médicos

Características principales

• Alta precisión: hasta ±0,1 °C (−20 °C a 50 °C)
• Resolución de 16 bits: 0,0078 °C por LSB
• Bajo consumo: típ. 3,5 µA (1 Hz); 150 nA en apagado
• Amplio rango de alimentación: 1,7 V–5,5 V (rangos limitados/completos)
• Interfaz compatible I2C y SMBus; admite hasta 4 direcciones en un bus
• Límites de alerta de temperatura programables y promediado seleccionable
• Compensación digital para corrección a nivel de sistema
• EEPROM general integrada de 48 bits
• Puede reemplazar RTD de platino (PT100, PT500, PT1000)

Parámetros (resumen)
Local sensor accuracy (max): 0.1, 0.2
Type: Local
Operating temperature range (°C): -55 to 150
Supply voltage (min) (V): 1.8 (1.7 in limited range)
Supply voltage (max) (V): 5.5
Interface type: I2C, SMBus
Features: ALERT, EEPROM, NIST traceable, One-shot conversion
Supply current (max) (µA): 5
Temp resolution (max) (bps): 16
Remote channels (#): 0
Addresses: 4
Rating: Catalog

Opciones de encapsulado

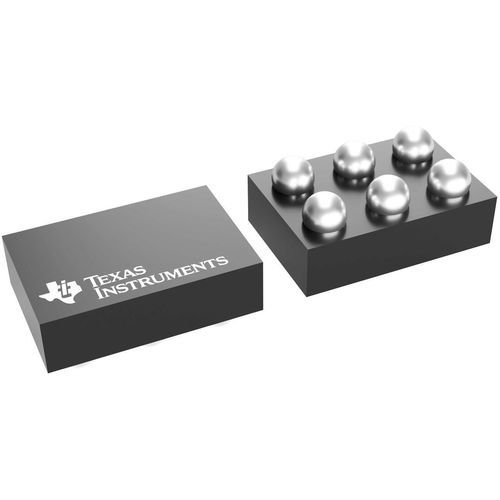

• DSBGA (YBG) — 6 pines — 1,4136 mm² (0,95 x 1,488)
• WSON (DRV) — 6 pines — 4 mm² (2 x 2)

Conformidad y trazabilidad
Probado al 100 % en producción con sistemas trazables a NIST y verificado con equipos calibrados según ISO/IEC 17025. Cumple los requisitos ASTM E1112 e ISO 80601-2-56 para termómetros electrónicos para pacientes.
