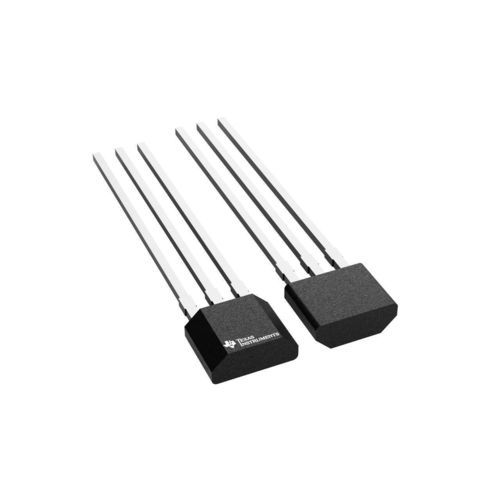

Sensor magnético de efecto hall DRV5032

con función de conmutaciónSMDde bajo consumo

Resumen
El DRV5032 es un sensor Hall con conmutación digital y consumo ultrabajo, diseñado para sistemas compactos y sensibles a la batería. Está disponible con varios umbrales magnéticos, tasas de muestreo seleccionables (5 Hz, 20 Hz, 80 Hz), tipos de salida y opciones de encapsulado. Cuando la densidad de flujo magnético supera el umbral BOP la salida pasa a nivel bajo; retorna a alto o a alta impedancia cuando el flujo cae por debajo de BRP según la versión. Rango de alimentación: 1,65 V a 5,5 V. Encapsulados: SOT-23, TO-92, X2SON.

Funciones principales

• Consumo ultrabajo
  • Versión 5 Hz: 0,54 µA
  • Versiones 20 Hz: ~1,3 µA
  • Versión 80 Hz: 5,2 µA
• Rango VCC: 1,65 V a 5,5 V
• Temperatura de funcionamiento: –40 °C a +85 °C
• Opciones de umbral magnético (BOP máx):
  • DG: 3,4 mT
  • DU: 3,9 mT
  • FA/FB/FC/FD: 4,8 mT
  • AJ: 9,5 mT
  • ZE: 63 mT
• Respuestas omnipolares y unipolares
• Salidas open‑drain y push‑pull
• Encapsulados: SOT-23 (DBZ), X2SON (DMR), TO-92 (LPG)

Parámetros (valores representativos)
Tipo: Omnipolar switch, Unipolar switch
Punto de operación (typ) (mT): 2,5 ; 3
Punto de operación (máx) (mT): 3,4 ; 3,9 ; 4,8
Punto de liberación (min) (mT): 0,5 ; 0,9
Corriente de alimentación (µA): 0,54, 0,69, 1,06, 1,3, 1,6, 2,3, 5,2, 5,7, 6
Ancho de banda (kHz): 0,005 ; 0,02 ; 0,08
Tensión de alimentación: 1,65 V – 5,5 V
Temperatura de funcionamiento: -40 °C a +85 °C
Salida: Open‑drain, Push‑pull

Descripción funcional
El dispositivo muestrea el campo magnético mediante un oscilador interno y actualiza la salida digital a la tasa seleccionada. Las versiones permiten optimizar entre consumo de corriente y capacidad de respuesta. El comportamiento de salida depende del tipo de controlador y del umbral magnético seleccionado. Las diferentes opciones de encapsulado facilitan la integración en diseños SMD o de orificio pasante.

Aplicaciones

• Sistemas portátiles y dispositivos de consumo alimentados por batería
• Detección de posición y presencia (sensores de puerta/ventana, detección de manipulación)
• Interruptores HMI, sensores de balancín/activación
• Cualquier aplicación que requiera conmutación magnética con consumo ultrabajo

Especificaciones técnicas

• Tipo de dispositivo: Sensor Hall con conmutación digital de ultra bajo consumo (DRV5032)
• Respuesta magnética: Omnipolar y unipolar
• Tasas de muestreo: 5 Hz, 20 Hz, 80 Hz
• Tensión de alimentación: 1,65 V a 5,5 V
• Corriente de alimentación (ejemplos): desde 0,54 µA (5 Hz) hasta ~6 µA (otras versiones)
• Umbrales magnéticos (BOP máx): DG 3,4 mT, DU 3,9 mT, FA/FB/FC/FD 4,8 mT, AJ 9,5 mT, ZE 63 mT
• Opciones de ancho de banda: 0,005 kHz, 0,02 kHz, 0,08 kHz
• Tipos de salida: Open‑drain o Push‑pull
• Encapsulados: SOT-23 (DBZ), TO-92 (LPG), X2SON (DMR)
• Temperatura de funcionamiento: -40 °C a +85 °C
