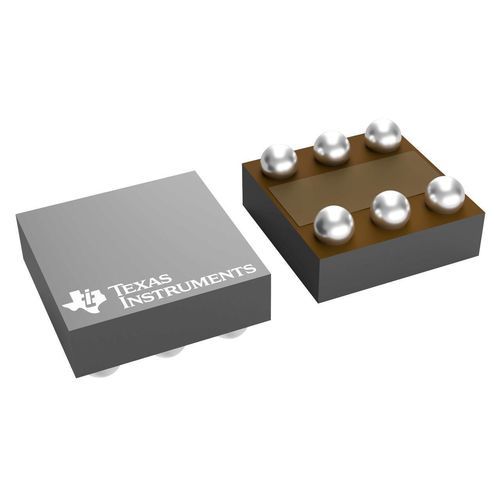

Sensor de temperatura y de humedad relativa HDC2010

SMDpara montaje en superficieI2C

Descripción El HDC2010 es un sensor integrado de humedad relativa y temperatura en un encapsulado WLCSP ultracompacto que proporciona mediciones de alta precisión con consumo de energía muy bajo. El elemento sensor está ubicado en la parte inferior del dispositivo para mejorar la robustez frente a polvo y contaminantes ambientales. El sensor capacitivo incluye funciones digitales integradas y un calentador en chip para disipar la condensación. Umbrales de interrupción y intervalos de muestreo programables permiten despertados del sistema sin supervisión continua por MCU, lo que hace al HDC2010 adecuado para diseños alimentados por batería.

Resumen funcional

• Sensor integrado de humedad relativa y temperatura en WLCSP
• Calibrado de fábrica: precisión típica ±2 %RH en humedad y ±0,2 °C en temperatura
• Elemento sensor en la parte inferior para mayor resistencia a la contaminación
• Calentador integrado para eliminar condensación y humedad
• Umbrales de interrupción e intervalos de muestreo programables para despertados de bajo consumo
• Interfaz digital I2C

Funciones detalladas

• Rango de humedad relativa: 0 % a 100 %
• Precisión de humedad: ±2 %RH (típica, calibrado de fábrica)
• Precisión de temperatura: ±0,2 °C (típica)
• Corriente en reposo: 50 nA
• Corriente media de alimentación (1 medición/s):
  • Sólo RH (11 bit): 300 nA
  • RH (11 bit) + temperatura (11 bit): 550 nA
• Tasas de muestreo programables: 5 Hz, 2 Hz, 1 Hz, 0,2 Hz, 0,1 Hz, 1/60 Hz, 1/120 Hz o disparo a demanda
• Tensión de alimentación: 1,62 V a 3,6 V (soporta operación a 1,8 V)
• Temperatura de funcionamiento: −40 °C a 85 °C (funcional hasta −40 °C a 125 °C)
• Interfaz I2C para comunicación digital

Aplicaciones

• Monitorización ambiental y control HVAC
• Dispositivos IoT: termostatos inteligentes, asistentes domésticos, wearables
• Monitorización de la cadena de frío y transporte/almacenamiento de perecederos (alimentación, farmacéutica)
• Nodos sensores alimentados por batería y aplicaciones de bajo consumo

Encapsulado / mecánico DSBGA (YPA) | 6 pines | 2.1316 mm² (1.46 x 1.46 mm)

Notas adicionales El dispositivo integra funciones digitales programables (umbrales de interrupción, muestreo) y soporte de calentamiento para mejorar la fiabilidad en entornos con condensación. La colocación del elemento sensor y el encapsulado compacto están orientados a diseños ultra pequeños y de baja potencia, mejorando la robustez frente a contaminantes.

Especificaciones técnicas

• Precisión humedad (típ): ±2 %RH
• Precisión temperatura (típ): ±0,2 °C
• Rango humedad relativa: 0 % a 100 %RH
• Tensión de alimentación (min–max): 1,62 V – 3,6 V (soporta 1,8 V)
• Corriente media de suministro (típ): 0,105 µA (depende de la configuración de medida)
• Corriente en reposo: 50 nA
• Corriente media (ej. 1 medición/s): RH solo (11 bit) = 300 nA; RH + Temp (11 bit) = 550 nA
• Rango de temperatura de funcionamiento: −40 °C a 85 °C (funcional hasta −40 °C a 125 °C)
• Interfaz: I2C
• Paquete: WLCSP (sensor en la cara inferior) y opción DSBGA 6 pines
