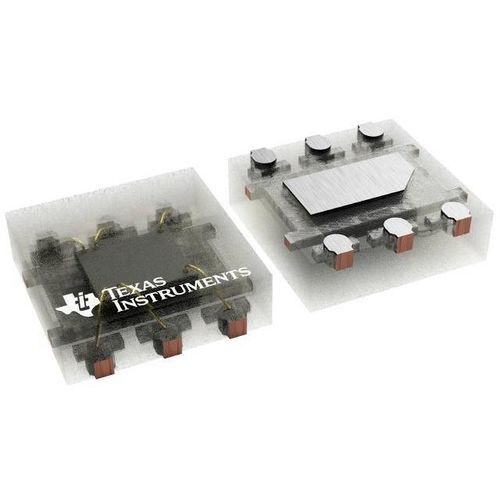

Sensor de luz ambiental OPT3001

visibledigitalde circuito integrado

Resumen
El OPT3001 es un sensor de luz ambiental digital (ALS) que mide la intensidad de la luz visible con una respuesta espectral ajustada al ojo humano y un fuerte rechazo de infrarrojos (IR). Es un luxímetro de un solo circuito integrado diseñado para medir la luz tal como la percibe el ojo humano y mantener precisión cuando se monta bajo vidrio oscuro.

Capacidades clave

• Respuesta espectral precisa coincidente con el ojo humano con rechazo de IR >99%
• Ajuste automático de la escala completa para simplificar el software y asegurar la configuración correcta
• Rango de medida: 0,01 lux a 83 000 lux
• Rango dinámico efectivo de 23 bits con conmutación automática de ganancia
• 12 rangos full-scale con ponderación binaria y coincidencia <0,2% (típ)
• Bajo consumo en operación: 1,8 µA (típ)
• Amplio rango de alimentación: 1,6 V a 3,6 V
• E/S tolerantes a 5,5 V
• Sistema de interrupciones flexible; soporta medidas continuas o single-shot y eventos de activación autónomos
• Salida digital mediante interfaz serie de dos hilos compatible I2C/SMBus
• Factor de forma pequeño: 2,0 mm × 2,0 mm × 0,65 mm

Aplicaciones
Diseñado para sistemas que generan experiencias lumínicas dirigidas a personas: control automático del brillo de pantallas, detección de luz ambiental, gestión de iluminación arquitectónica o industrial y dispositivos alimentados por batería. Reemplazo preferido de fotodiodos o fotorresistencias cuando se requiere correspondencia con el ojo humano y rechazo IR.

Notas sobre la medición
La función integrada de ajuste de escala completa permite medir de 0,01 lux hasta 83 000 lux sin seleccionar manualmente el rango, proporcionando un rango dinámico efectivo de 23 bits. El fuerte rechazo de IR soporta mediciones precisas con distintas fuentes de luz y cuando el sensor se monta bajo vidrio oscuro.

Parámetros / Especificaciones rápidas
Rating | Catalog
Applications | Enterprise, PC
Rango de temperatura de funcionamiento (°C) | -40 a 85

Paquete / Pines / Tamaño
Paquete | USON (DNP)
Pines | 6
Tamaño | 4 mm² (2 x 2)

Especificaciones técnicas

• Respuesta espectral optimizada para la visión fotópica (ojo humano) con rechazo IR >99% (típ)
• Rango de medida: 0,01 lux a 83 000 lux
• Rango dinámico efectivo: 23 bits (con automatic gain ranging)
• 12 ajustes full-scale con coincidencia entre rangos <0,2% (típ)
• Bajo consumo operativo: 1,8 µA (típ)
• Temperatura de funcionamiento: -40°C a +85°C
• Tensión de alimentación: 1,6 V a 3,6 V
• E/S tolerantes a 5,5 V
• Interfaz digital compatible I2C/SMBus (2 hilos)
• Sistema de interrupciones flexible para operación autónoma de bajo consumo
• Paquete: USON (DNP), 6 pines, 2,0 mm × 2,0 mm × 0,65 mm

Documentación y recursos
Fichas técnicas, módulo de evaluación (OPT3001EVM), notas de aplicación y guías de usuario disponibles para evaluación e integración.
