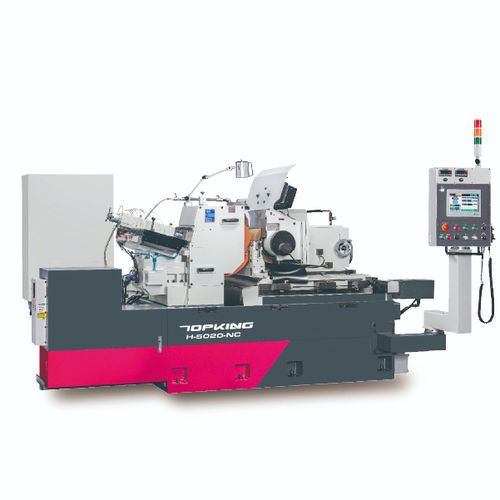

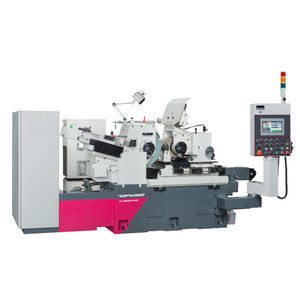

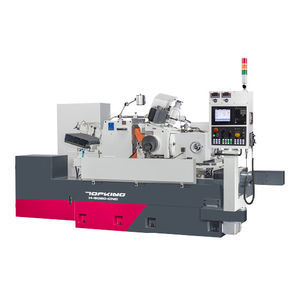

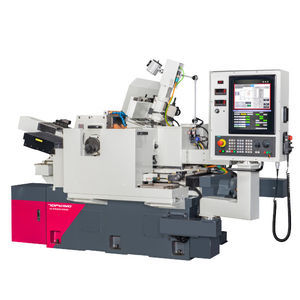

Rectificadora sin centros H-5020

de piezas para procesarhorizontalNC

INTRODUCCIÓN La H-5020-NC está diseñada para una producción estable y de alta precisión. Con tecnología hidrostática avanzada en husillos y guías, su película de aceite a alta presión garantiza un funcionamiento sin contacto, eliminando el desgaste y las vibraciones para un proceso suave y sin "stick-slip". Admite piezas de Ø2 a Ø75 mm y ofrece una entrada mínima de 0,0005 mm para una precisión micrométrica y un acabado superficial superior. Construida con fundición Meehanite y una interfaz gráfica intuitiva, permite una configuración rápida sin codificación compleja. Con protección de acumulador integrada y refrigeración por aceite, está diseñada para una fabricación de alto rendimiento y larga duración. CAPACIDAD Gama de rectificado estándar (Ø): Ø2 ~ Ø75 mm Muela (D.E. × Anchura × D.I.): Ø510 × 205 × Ø304,8 (7A) mm Velocidad lineal: 33 m/seg (45 m/seg) Rueda reguladora (D.E. × Anchura × D.I.): Ø330 × 205 × Ø177,8 (7A) mm Velocidad de la rueda reguladora: 10 ~ 220 rpm Longitud Longitud de alimentación: 200 mm CARACTERÍSTICAS DE LA MÁQUINA INTERFAZ GRÁFICA DE USUARIO DE ALTO RENDIMIENTO El sistema de control con una Interfaz Gráfica de Usuario (GUI) teach-in no requiere edición del programa y proporciona un cómodo entorno operativo. La HMI con pantalla táctil incorpora teclas de acceso directo para el ajuste de microalimentación, lo que facilita el ajuste del tamaño de molienda. BASE RÍGIDA DE LA MÁQUINA La estructura de la máquina está hecha de hierro fundido Meehanite de alta calidad, procesado después del tratamiento térmico y alivio de tensión. Las guías son endurecidas por alta frecuencia y rectificadas con precisión para una estructura estable, resistente a la deformación y al desgaste. ADVANTAJE DEL EJE HIDROSTATICO Y CARRIL DE DESLIZAMIENTO ■ Sin abrasión metal-metal, mejorando la vida útil de la máquina. ■ Fricción metálica extremadamente baja y bajo aumento de la temperatura durante el procesamiento para mejorar la estabilidad y la precisión. ■ Película de aceite de alta presión alrededor del husillo adecuada para la rotación a alta velocidad. ■ Alta precisión de rotación y rotación constante. SISTEMA DE REFRIGERACIÓN POR ACEITE El sistema refrigerante de aceite incluye un enfriador de aceite para mantener constante la temperatura del aceite y evitar la degradación de la precisión del husillo debido a los cambios de temperatura del aceite. ACUMULADOR PARA DISPOSITIVO DE PROTECCIÓN El diseño especial del acumulador de presión devuelve el aceite hidrostático al sistema hidrostático del eje principal cuando cae la presión (por ejemplo, fallo de alimentación), evitando daños por la pérdida momentánea de la película de presión estática mientras el husillo funciona a alta velocidad. construcción de la guía hidrostática El deslizador inferior R.W. (eje de alimentación) utiliza una construcción de guía hidrostática para un deslizamiento extremadamente suave y rápido, alta precisión de alimentación y precisión de rectificado estable. El eje de alimentación inferior es accionado por un servomotor que coopera con un reductor armónico para reducir la holgura, aumentar el par y estabilizar la calidad de rectificado. Incremento mínimo de alimentación manual: 0.001 mm; incremento mínimo de alimentación por control numérico: 0.0005 mm. Unidad de rectificado AUTO. DRESSING UNIT (FOR 1-AXIS ABOVE) Las guías de deslizamiento inferiores del asiento de reavivado de la muela abrasiva tienen una estructura de cola de milano cóncava combinada con una guía lateral extragrande para mejorar la estabilidad del dispositivo de reavivado de la muela abrasiva. DISPOTIVO DE REVESTIMIENTO DE MUELA RECTIFICADORA Y MUELA RECTIFICADORA (PARA 1 EJE) Estructura de rectificado fabricada en fundición de aleación especial y tratada térmicamente para resistir el desgaste. Accionamiento delantero y trasero por presión hidráulica, se puede acoplar con servomotor para el reavivado de perfiles. Velocidad de reavivado variable y ajustable a las necesidades del componente. COMBINACIÓN AXIAL PARA SERIE NC ■ Un eje: Eje X: Control de avance automático del carro inferior R.W. ■ Dos ejes: Eje Z: G.W. auto. vestidor (Vertical) / Eje X: Auto. avance carro inferior R.W. ACCESORIOS ESTÁNDAR

• Rueda de rectificado y brida x 1 juego
• Rueda de regulación y brida x 1 juego
• Reposa de trabajo de alimentación y cuchilla de metal duro x 1 juego
• Reposa de trabajo de alimentación continua y cuchilla de metal duro x 1 juego
• Herramientas de diamante (2 piezas/set) x 1 juego
• Sistema eléctrico x 1 juego
• Sistema de lubricación (con un refrigerante de aceite y un acumulador) x 1 juego
• Sistema de refrigeración x 1 juego
• Lámpara de trabajo x 1 juego
• Herramientas (almohadilla niveladora) y caja de herramientas x 1 juego

ACCESORIOS OPCIONALES

• Soporte de equilibrado de muelas y árbol
• Aparato de rectificado de perfiles
• Dispositivo de rectificado por ionización de muelas
• Eyector hidráulico de piezas (rectificado de alimentación)
• Cargador manual para rectificado de alimentación (hacia arriba y hacia abajo)
• Aparato de carga automática (rectificado de alimentación pasante)
• Aparato de carga manual (rectificado de alimentación pasante)
• Aparato de carga automática (rectificado de alimentación pasante). Carga (Rectificado de alimentación continua)
• Cargador automático (Rectificado de alimentación continua)
• Auto. Accesorio de descarga (Rectificado por arrastre)
• Soporte tipo V para rectificado de barras largas
• Auto. Alimentador vibratorio (Rectificado de alimentación continua)
• Protección contra salpicaduras
• Separador magnético de refrigerante
• Filtro de papel
• Separador hidrociclónico de refrigerante
• Canivela para muela

Especificaciones Capacidad Rango de rectificado estándar (Ø): Ø2 ~ Ø75 mm Longitud de Longitud de alimentación: 200 mm Auto. Alimentación Min. Auto: 0.0005 mm Muela abrasiva Tamaño (D.E. x ancho x D.I.): Ø510 x 205 x Ø304,8 (7A) mm Velocidad lineal: 33 m/seg (45 m/seg) Rueda reguladora Tamaño (D.E. x ancho x D.I.): Ø330 x 205 x Ø177,8 (7A) mm Velocidad: 10 ~ 220 rpm Ángulo de inclinación: +5° ~ -3° Ángulo de giro: ±5 Graduación del volante Avance del carro superior: 3.5 mm/rev. (0,05 mm/graduación) Microalimentación del carro inferior: 0.1 mm/rev. (0,001 mm/graduación) Dispositivo de recorte: 2 mm/rev. (0,01 mm/graduación) Motores de accionamiento Muela abrasiva: 11,25 kW (6P) Rueda reguladora: 5,0 kW (servomotor) Motor de avance del carro inferior (eje X)(NC un eje): 1.0 kW Bomba de aceite de lubricación: 1,5 kW Bomba de refrigerante: 0,18 kW Enfriador de aceite hidráulico: 0,37 kW Capacidades de los depósitos Depósito de aceite hidráulico: 90 L Depósito de refrigerante: 160 L Máquina Dimensiones (L x A x A): 3810 x 1620 x 2160 mm Peso neto: (no especificado) características / especificaciones técnicas

• Modelo: H-5020-NC
• Gama de diámetros de rectificado estándar: Ø2 ~ Ø75 mm
• Longitud máxima de alimentación: 200 mm
• Incremento mínimo de alimentación automática: 0.0005 mm
• Tamaño de la muela abrasiva: Ø510 × 205 × Ø304,8 (7A) mm
• Dimensión de la muela reguladora: Ø330 × 205 × Ø177,8 (7A) mm
• Velocidad lineal de la muela: 33 m/seg (45 m/seg)
• Velocidad de la muela: 10 ~ 220 rpm
• Motor de la muela: 11.25 kW (6P)
• Motor de la rueda reguladora: 5.0 kW (servo)
• Depósito de aceite hidráulico: 90 L
• Depósito de refrigerante: 160 L
• Dimensiones de la máquina (L×A×H): 3810 × 1620 × 2160 mm
