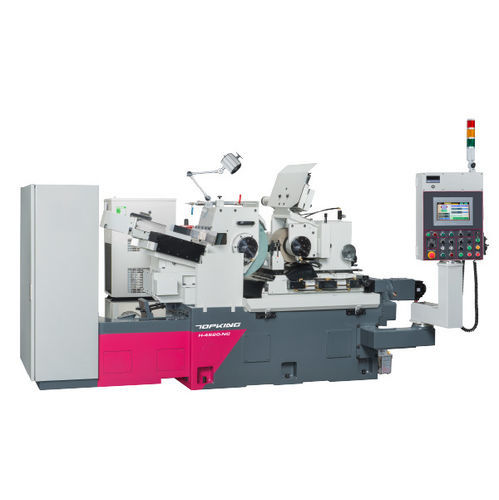

Rectificadora sin centros H-4520

de piezas para procesarhorizontalNC

INTRODUCCIÓN La serie H está construida en torno a la tecnología de presión estática (hidrostática), ofreciendo alta precisión, bajo desgaste y estabilidad a largo plazo para garantizar una calidad de procesamiento constante. El husillo de la rueda, el husillo de la rueda reguladora y el eje de alimentación (carril de deslizamiento inferior) están soportados por una película de aceite a presión estática que permite un funcionamiento sin contacto, evitando el desgaste mecánico y manteniendo una alta precisión incluso durante un uso prolongado. Sus características de alta rigidez y amortiguación reducen eficazmente las vibraciones, mejorando la estabilidad y la calidad de la superficie durante el mecanizado. El avance mínimo es de tan sólo 0,0005 mm, lo que garantiza una excelente redondez, calidad superficial y precisión dimensional de la pieza de trabajo. CAPACIDAD Rango de rectificado estándar (Ø): Ø1 ~ Ø45 mm Muela (D.E. x ancho x D.I.): Ø455 x 205 x Ø228,6 (7A) mm Velocidad lineal: 33 m/seg (45 m/seg) Rueda reguladora (D.E. x ancho x D.I.): Ø255 x 205 x Ø127 (7A) mm Velocidad R.W.: 10 ~ 300 rpm Longitud Longitud de alimentación: 200 mm CARACTERÍSTICAS DE LA MÁQUINA INTERFAZ GRÁFICA DE USUARIO DE ALTO RENDIMIENTO El sistema de control cuenta con una interfaz gráfica de usuario (GUI) teach-in sin edición de programas, proporcionando un entorno operativo cómodo. La HMI con pantalla táctil incorpora teclas de acceso directo para el ajuste de microalimentación para un fácil ajuste del tamaño de molienda. BASE RÍGIDA DE LA MÁQUINA La estructura de la máquina está hecha de hierro fundido Meehanite de alta calidad, tratado térmicamente y aliviado de tensiones antes del mecanizado. Las guías son endurecidas por alta frecuencia y rectificadas con precisión. La estructura estable resiste la deformación y ofrece una excelente resistencia al desgaste. VENTAJA DEL EJE HIDROSTATICO Y LA BARRA DE DESLIZAMIENTO Sin abrasión metal-metal, mejorando la vida útil de la máquina. La fricción metálica extremadamente baja y el bajo aumento de temperatura durante el procesamiento reducen la deformación, mejorando la estabilidad y la precisión de los componentes. La película de aceite de alta presión soporta la rotación a alta velocidad y garantiza la precisión de la rotación. SISTEMA DE REFRIGERACIÓN POR ACEITE El sistema de refrigerante de aceite incluye un enfriador de aceite para mantener constante la temperatura del aceite y evitar la variación de la precisión del husillo debido a los cambios de temperatura del aceite. ACUMULADOR PARA DISPOSITIVO DE PROTECCIÓN Un diseño especial de acumulador de presión puede devolver aceite hidrostático al sistema del eje principal cuando cae la presión (por ejemplo, fallo de alimentación), evitando daños por pérdida momentánea de presión estática mientras el husillo está en funcionamiento. construcción de la guía hidrostática El deslizador inferior de la rueda reguladora (eje de alimentación) utiliza una construcción de guía hidrostática, proporcionando un movimiento de deslizamiento extremadamente suave y rápido, una alta precisión de alimentación y una precisión de rectificado estable. El eje de alimentación inferior está accionado por un servomotor con un reductor armónico para reducir la holgura, aumentar el par y estabilizar la precisión. El mínimo de microajuste manual es de 0,001 mm; el mínimo de alimentación por control numérico puede ajustarse a 0,0005 mm. UNIDAD DE RECTIFICACIÓN AUTOMÁTICA DE LA MUELA DE RECTIFICACIÓN ESTABLE Las guías deslizantes inferiores del asiento de reavivado de la muela abrasiva son una estructura de cola de milano cóncava combinada con una guía lateral extragrande para mejorar la estabilidad del dispositivo. DISPENSADOR DE MUELA RECTIFICADORA Y MUELA RECTIFICADORA La estructura de reavivado está fabricada con una aleación especial de hierro fundido y tratada térmicamente para resistir el desgaste. El dispositivo de reavivado es de accionamiento hidráulico delantero y trasero y se puede combinar con un servomotor para el reavivado de perfiles. Velocidad de reavivado variable y reavivado R.W. ajustable para satisfacer la precisión de los componentes. COMBINACIÓN AXIAL PARA SERIE NC Un eje: Control de avance automático de la corredera inferior R.W. del eje X. Dos ejes: Eje Z G.W. auto-revestido (vertical) y eje X R.W. carro inferior auto-alimentado. ESPECIFICACIÓN Capacidad - Rango de rectificado estándar (Ø): Ø1 ~ Ø45 mm Capacidad - Max. Longitud de alimentación: 200 mm Capacidad - Auto. Auto. Auto: 0.0005 mm Muela - Tamaño (D.E. x Anchura x D.I.): Ø455 x 205 x Ø228,6 (7A) mm Muela - Velocidad Lineal: 33 m/seg (45 m/seg) Muela Reguladora - Tamaño (D.E. x Anchura x D.I.): Ø255 x 205 x Ø127 mm Rueda reguladora - Velocidad: 10 ~ 300 rpm Ángulo de inclinación: +5° ~ -3° Ángulo de giro: ±5 Graduación del volante - Avance del carro superior: 4 mm/rev. (0,05 mm/graduación) Graduación del volante - Microalimentación del carro inferior: 0.08 mm/rev. (0,001 mm/graduación) Dispositivo de recorte: 2 mm/rev. (0,01 mm/graduación) Motores de accionamiento - Muela abrasiva: 7,5 kW (6P); Muela reguladora: 3,5 kW (servo); Motor de alimentación del carro inferior (eje X)(NC un eje): 1.0 kW; Bomba de lubricación: 1,5 kW; Bomba de refrigerante: 0,18 kW; Enfriador de aceite de lubricación: 0,37 kW Capacidad de los depósitos - Depósito de aceite lubricante: 90 L; Depósito de refrigerante: 160 L Dimensiones de la máquina (L x A x A): 3050 x 1710 x 1990 mm Peso neto: 4300 kg ACCESORIOS ESTÁNDAR

• Muela abrasiva y brida x 1 juego
• Rueda reguladora x 1 juego
• Reposa de trabajo de alimentación y cuchilla de metal duro x 1 juego
• Reposa de trabajo de alimentación continua y cuchilla de metal duro x 1 juego
• Herramientas de diamante (2 piezas/set) x 1 juego
• Sistema eléctrico x 1 juego
• Sistema de lubricación (con un refrigerante de aceite y un acumulador) x 1 juego
• Sistema de refrigeración x 1 juego
• Lámpara de trabajo x 1 juego
• Herramientas (almohadilla niveladora) y caja de herramientas x 1 juego

ACCESORIOS OPCIONALES

• Soporte de equilibrado de muelas y árbol
• Aparato de rectificado de perfiles
• Dispositivo de rectificado por ionización de muelas
• Eyector hidráulico de piezas (rectificado de alimentación)
• Cargador manual para rectificado de alimentación (arriba y abajo)
• Aparato de carga automática (rectificado de alimentación pasante)
• Aparato de carga automática (rectificado de alimentación pasante). Carga (Rectificado de alimentación continua)
• Cargador automático (Rectificado de alimentación continua)
• Auto. Accesorio de descarga (Rectificado por arrastre)
• Soporte tipo V para rectificado de barras largas
• Auto. Alimentador vibratorio (Rectificadora de alimentación continua)
• Protector contra salpicaduras
• Separador magnético de refrigerante
• Filtro de papel
• Separador hidrociclónico de refrigerante
• Canivela para muela rectificadora

CARACTÉRISTIQUES / SPÉCIFICATIONS TECHNIQUES

• Modelo: H-4520-NC
• Rango de rectificado estándar: Ø1 ~ Ø45 mm
• Longitud Max. Longitud de alimentación: 200 mm
• Auto. Alimentación Min. Incremento: 0.0005 mm
• Tamaño de la muela: Ø455 x 205 x Ø228,6 mm
• Tamaño de la muela reguladora: Ø255 x 205 x Ø127 mm
• Velocidad de rotación: 10 ~ 300 rpm
• Motor de la muela: 7.5 kW
• Peso neto: 4300 kg
• Dimensión de la máquina: 3050 x 1710 x 1990 mm
