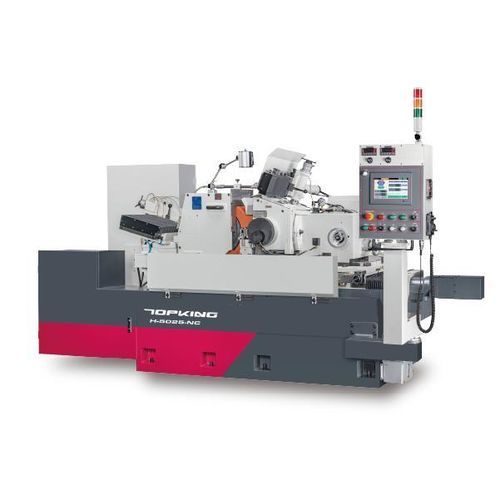

Rectificadora sin centros H-5025

de piezas para procesarhorizontalNC

INTRODUCCIÓN
La H-5025-NC es una rectificadora cilíndrica de alta precisión diseñada para producción estable y repetible de barras y piezas torneadas. Incorpora husillos y guías hidrostáticas que eliminan el contacto metal-metal, reducen vibraciones y desgaste, y permiten un control de avance a nivel micrón hasta 0,0005 mm para un acabado superficial y precisión dimensional superiores. La bancada es de fundición Meehanite tratada térmicamente para estabilidad y la interfaz gráfica facilita ajustes rápidos sin programación compleja. El acumulador de protección y el enfriamiento de aceite garantizan seguridad del proceso y mayor vida útil.

CABEZAS DE CAPACIDAD
Rango estándar de rectificado (diámetro): Ø2 ~ Ø75 mm
Rueda de rectificado (Ø ext × ancho × Ø int): Ø510 × 255 × Ø304.8(7A) mm
Velocidad lineal rueda: 33 m/sec (opción 45 m/sec)
Rueda reguladora (Ø ext × ancho × Ø int): Ø330 × 255 × Ø177.8(7A) mm
Velocidad rueda reguladora: 10 ~ 220 rpm
Longitud máxima de avance: 250 mm (ficha: 200 mm)
Incremento mínimo de avance automático: 0.0005 mm

CARACTERÍSTICAS DE LA MÁQUINA

• HMI gráfica con teach-in y pantalla táctil para puesta en marcha rápida y ajustes de microalimentación sin edición de programas.
• Bancada rígida en fundición Meehanite, aliviada de tensiones y guías rectificadas para estabilidad térmica y resistente al desgaste.
• Sistema hidrostático en husillo y guías que proporciona soporte sin contacto, muy baja fricción y mayor precisión de giro y vida útil.
• Sistema de aceite refrigerado con enfriador para mantener temperatura constante y preservar la precisión de mecanizado.
• Acumulador de protección que devuelve el aceite hidrostático al sistema ante caídas de presión (p. ej. corte de energía) para evitar daños.
• Guía inferior hidrostática (eje de avance) para un movimiento de alimentación suave y preciso; motor servo con reductor armónico para reducir juego. Microajuste manual 0.001 mm.
• Unidad automática de equilibrado y dressado de la rueda con cola de milano cóncava y guía sobredimensionada para estabilidad y repetibilidad.
• Dispositivos de dressado para rueda reguladora y rueda de rectificado en fundición aleada tratada; accionamiento hidráulico o servo opcional para dressado de perfil y velocidad variable.
• Configuraciones NC: un eje (X) para control automático de avance de la guía inferior de la rueda reguladora; dos ejes (Z+X) para dressado automático de la rueda de rectificado y avance de la reguladora.
• Sistemas de protección y guardas disponibles como accesorios para operación limpia y segura en taller.

ACCESORIOS ESTÁNDAR

• Juego de rueda de rectificado y brida ×1
• Juego de rueda reguladora y brida ×1
• Apoyo de pieza de avance y plaquita de carburo ×1
• Apoyo de pieza passthrough y plaquita de carburo ×1
• Herramientas de diamante (2 uds/kit) ×1 kit
• Sistema eléctrico de control ×1
• Sistema de lubricación con aceite refrigerante y acumulador ×1
• Sistema de refrigeración ×1
• Lámpara de trabajo ×1
• Herramientas (almohadilla de nivelación) y caja de herramientas ×1

ACCESORIOS OPCIONALES

• Soporte de equilibrio y eje
• Accesorio para rectificado de perfiles
• Dispositivo de dressado por ionización de la rueda
• Expulsor hidráulico de pieza (rectificado por avance)
• Alimentador manual para rectificado por avance (sube/baja)
• Accesorio de carga automático (rectificado por paso)
• Alimentador automático (rectificado por paso)
• Accesorio de descarga automático (rectificado por paso)
• Soporte tipo V para barras largas
• Accesorio automático de carga y descarga (rectificado por avance)
• Alimentador vibratorio (rectificado por paso)
• Cubierta anti-salpicaduras completa
• Separador magnético de refrigerante
• Filtro de papel
• Separador por hidrociclón para refrigerante
• Manivela para montaje de rueda

ESPECIFICACIÓN
Rango estándar (diámetro): Ø2 ~ Ø75 mm
Longitud máxima de avance: 200 mm (el apartado de capacidad indica 250 mm)
Incremento mínimo de avance automático: 0.0005 mm
Dimensiones meula: Ø510 × 255 × Ø304.8(7A) mm; velocidad lineal 33 m/sec (opción 45 m/sec)
Dimensiones rueda reguladora: Ø330 × 255 × Ø177.8(7A) mm; 10 ~ 220 rpm
Ángulo de inclinación: +5° ~ -3°; Ángulo de giro: ±5°
Graduaciones manivelas: glissière supérieure 3.5 mm/rev (0.05 mm/graduación); microavance glissière inférieure 0.1 mm/rev (0.001 mm/graduación)
Motores: rueda 11.25 kW; reguladora 5.0 kW (servo); motor avance glissière inférieure (X) 1.0 kW
Capacidades depósitos: aceite hidráulico 90 L; refrigerante 160 L
Dimensiones máquina (L×W×H): 3380 × 2160 × 2020 mm

CARACTERÍSTICAS TÉCNICAS

• Modelo: H-5025-NC
• Rango diámetro: Ø2 ~ Ø75 mm
• Longitud máx. de avance: 200–250 mm (ver nota)
• Resolución avance auto: 0.0005 mm
• Meula: Ø510 × 255 × Ø304.8(7A) mm; 33 m/sec (opción 45 m/sec)
• Rueda reguladora: Ø330 × 255 × Ø177.8(7A) mm; 10 ~ 220 rpm
• Motores: rectificado 11.25 kW; reguladora 5.0 kW (servo)
• Depósitos: aceite hidráulico 90 L; refrigerante 160 L
• Huella máquina: 3380 × 2160 × 2020 mm
