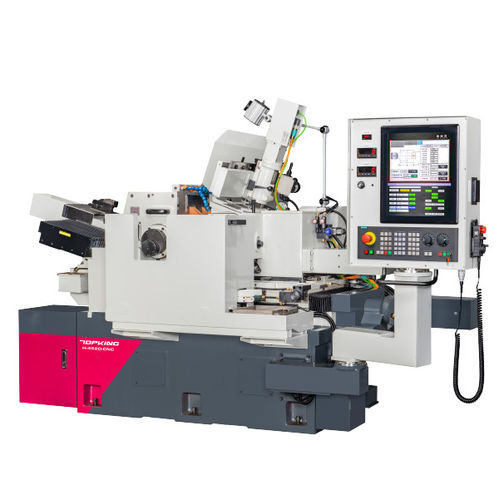

Rectificadora sin centros H-4520

de piezas para procesarhorizontalCNC

Introducción La serie H está construida en torno a la tecnología de presión estática, ofreciendo alta precisión, bajo desgaste y estabilidad a largo plazo para garantizar una calidad de procesamiento constante. El husillo de la rueda, el husillo de la rueda reguladora y el eje de alimentación (carril de deslizamiento inferior) están soportados por una película de aceite de presión estática, lo que permite un funcionamiento sin contacto. Esto evita el desgaste mecánico y mantiene una alta precisión incluso durante un uso prolongado. Sus características de alta rigidez y amortiguación reducen eficazmente las vibraciones, mejorando la estabilidad y la calidad de la superficie durante el mecanizado. El avance mínimo es de tan sólo 0,0005 mm, lo que garantiza una excelente redondez, calidad superficial y precisión dimensional de la pieza. Capacidad Rango de rectificado estándar (Ø): Ø1 ~ Ø45 mm Muela (D.E. x ancho x D.I.): Ø455 x 205 x Ø228,6(7A) mm Velocidad lineal: 33 m/seg (45 m/seg) Rueda reguladora (D.E. x ancho x D.I.): Ø255 x 205 x Ø127(7A) mm Velocidad R.W.: 10 ~ 300 rpm Longitud Longitud de alimentación: 200 mm Características de la máquina

• Sistema de operación fácil de usar: Última tecnología CNC con edición de programa para varias aplicaciones de rectificado de componentes; accesos directos instalables y parada de emergencia en el panel de operación; software flexible para integración con varios sistemas automáticos de carga/descarga; sistemas MITSUBISHI/FANUC/SIEMENS disponibles.
• Base de máquina rígida: Estructura de la máquina de fundición Meehanite de alta calidad, tratada térmicamente y liberada de tensiones antes del mecanizado. Guías endurecidas por alta frecuencia y rectificadas con precisión para mayor estabilidad y resistencia al desgaste.
• Ventaja del husillo hidrostático y la guía de deslizamiento: Sin abrasión metal-metal, fricción extremadamente baja y bajo aumento de la temperatura durante el procesamiento, película de aceite de alta presión adecuada para la rotación a alta velocidad, lo que garantiza la precisión de rotación y una larga vida útil.
• Sistema de refrigeración de aceite: Equipado con un refrigerador de aceite para mantener constante la temperatura del aceite y evitar la pérdida de precisión relacionada con el husillo debido a los cambios de temperatura del aceite.
• Acumulador para el dispositivo de protección: El diseño especial del acumulador de presión devuelve el aceite hidrostático al sistema del eje principal durante la pérdida de potencia para evitar daños por la pérdida momentánea de la película de aceite de presión estática.
• Construcción de la guía hidrostática: El deslizador inferior R.W. (eje de alimentación) utiliza guía hidrostática para un deslizamiento suave y rápido, alta precisión de alimentación; eje de alimentación inferior accionado por servomotor con reductor armónico para reducir el juego y aumentar el par; microajuste manual mínimo de 0,001 mm y NC mínimo de 0,0005 mm.
• Unidad de reavivado automático de la muela rectificadora: Guías deslizantes cóncavas de cola de milano y guía lateral extragrande para mejorar la estabilidad del dispositivo de muela.
• Dispositivos de reavivado: Estructura de reavivado de fundición de aleación especial, reavivado delantero y trasero de accionamiento hidráulico (servo opcional para reavivado de perfiles), velocidad de reavivado variable; reavivado R.W. ajustable a los requisitos del componente.
• Combinación axial para series CNC: Eje Z (reavivado vertical G.W.), Eje Y (reavivado horizontal G.W.), Eje A (reavivado vertical R.W.), Eje B (reavivado horizontal R.W.), Eje C (autoalimentación carro superior R.W.), Eje X (autoalimentación carro inferior R.W.).

Accesorios Accesorios estándar

• Muela abrasiva y brida x 1 juego
• Rueda reguladora x 1 juego
• Reposa de trabajo de alimentación y cuchilla de carburo x 1 juego
• Reposa de trabajo de alimentación continua y cuchilla de carburo x 1 juego
• Herramientas de diamante (2 piezas/set) x 1 juego
• Sistema eléctrico x 1 juego
• Sistema de lubricación (con aceite refrigerante y acumulador) x 1 juego
• Sistema de refrigeración x 1 juego
• Lámpara de trabajo x 1 juego
• Herramientas (almohadilla niveladora) y caja de herramientas x 1 juego

Accesorios opcionales

• Soporte de equilibrado de muelas y árbol
• Aparato de rectificado de perfiles
• Dispositivo de rectificado por ionización de muelas
• Eyector hidráulico de piezas (rectificado de alimentación)
• Cargador manual para rectificado de alimentación (hacia arriba y hacia abajo)
• Aparato de carga automática (rectificado de alimentación pasante)
• Aparato de carga manual (rectificado de alimentación pasante)
• Aparato de carga automática (rectificado de alimentación pasante). Carga (Rectificado de alimentación continua)
• Cargador automático (Rectificado de alimentación continua)
• Auto. Accesorio de descarga (Rectificado por arrastre)
• Soporte tipo V para rectificado de barras largas
• Auto. Alimentador vibratorio (Rectificadora de alimentación continua)
• Protector contra salpicaduras
• Separador magnético de refrigerante
• Filtro de papel
• Separador hidrociclónico de refrigerante
• Canivela para muela rectificadora

Especificaciones Capacidad Rango de rectificado estándar (Ø): Ø1 ~ Ø45 mm Longitud de Longitud de alimentación: 200 mm Auto. Alimentación Min. Auto: 0.0005 mm Muela abrasiva Tamaño (D.E. x ancho x D.I.): Ø455 x 205 x Ø228,6(7A) mm Velocidad lineal: 33 m/seg (45 m/seg) Rueda reguladora Tamaño (D.E. x ancho x D.I.): Ø255 x 205 x Ø127(7A) mm Velocidad: 10 ~ 300 rpm Ángulo de inclinación: +5° ~ -3° Ángulo de giro: ±5 Graduación del volante Avance del carro superior: 4 mm/rev. (0,05 mm/graduación) Microalimentación del carro inferior: 0.08 mm/rev. (0,001 mm/graduación) Dispositivo de recorte: 2 mm/rev. (0,01 mm/graduación) Motores de accionamiento Muela abrasiva: 7,5 kW (6P) Rueda reguladora: 3,5 kW (servomotor) Motor de avance del carro inferior (eje X)(NC un eje): 1.0 kW Bomba de aceite de lubricación: 1,5 kW Bomba de refrigerante: 0,18 kW Enfriador de aceite de lubricación: 0,37 kW Capacidad de los depósitos Depósito de aceite lubricante: 90 L Depósito de refrigerante: 160 L Máquina Dimensiones (L x A x A): 3050 x 1710 x 2100 mm Peso neto: 4300 kg Características / Especificaciones técnicas

• Modelo: H-4520-CNC
• Gama de diámetros de rectificado estándar: Ø1 ~ Ø45 mm
• Tamaño de la muela abrasiva: Ø455 x 205 x Ø228,6(7A) mm
• Medida de la muela reguladora: Ø255 x 205 x Ø127(7A) mm
• Velocidad lineal de la muela: 33 m/seg (45 m/seg)
• Velocidad de la muela: 10 ~ 300 rpm
• Longitud máx. de alimentación: 200 mm
• Incremento mínimo de alimentación automática: 0.0005 mm
• Motor de la muela: 7.5 kW
• Motor de la rueda reguladora: 3.5 kW (servo)
• Dimensiones de la máquina (L x A x A): 3050 x 1710 x 2100 mm
• Peso neto: 4300 kg
