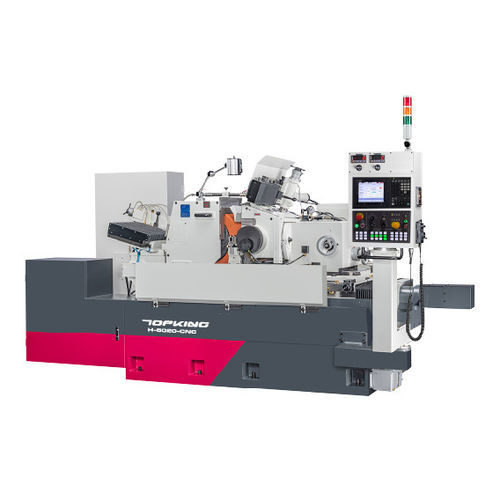

Rectificadora sin centros H series

de piezas para procesarhorizontalCNC

INTRODUCCIÓN La serie H está construida en torno a la tecnología de presión estática (hidrostática), ofreciendo alta precisión, bajo desgaste y estabilidad a largo plazo para garantizar una calidad de procesamiento constante. El husillo de la rueda, el husillo de la rueda reguladora y el eje de alimentación (carril de deslizamiento inferior) están soportados por una película de aceite de presión estática, lo que permite un funcionamiento sin contacto para evitar el desgaste mecánico y mantener una alta precisión durante un uso prolongado. La serie ofrece características de alta rigidez y amortiguación que reducen las vibraciones y mejoran la estabilidad y la calidad de la superficie durante el mecanizado. El avance mínimo puede ser de tan sólo 0,0005 mm, lo que garantiza una excelente redondez, calidad superficial y precisión dimensional de las piezas. CAPACIDAD

• Gama de rectificado estándar (diámetro): Ø2 ~ Ø75 mm
• Muela (diámetro exterior x anchura x diámetro interior): Ø510 x 205 / 255 x Ø304,8 (7A) mm
• Velocidad lineal: 33 m/seg (45 m/seg)
• Rueda de regulación (D.E. x ancho x D.I.): Ø330 x 205 / 255 x Ø177,8 (7A) mm
• Velocidad R.W. (aparece en la página): 10 ~ 2200 rpm (también aparece en la especificación como 10 ~ 220 rpm)
• Longitud de entrada máx. Longitud de entrada: 200 mm (H-5020-CNC) / 250 mm (H-5025-CNC)

CARACTERÍSTICAS DE LA MÁQUINA: INTERFAZ GRÁFICA DE USUARIO DE ALTO RENDIMIENTO

• Sistema de control con una interfaz gráfica de usuario (GUI) teach-in que no requiere la edición del programa para su funcionamiento.
• HMI con pantalla táctil; la interfaz de usuario incluye teclas de acceso directo para el ajuste de microalimentación, lo que facilita el ajuste del tamaño de rectificado.

característica de la máquina: BASE RÍGIDA DE LA MÁQUINA

• Estructura de la máquina fabricada en fundición Meehanite de alta calidad, tratada térmicamente y liberada de tensiones antes del mecanizado.
• Deslizaderas endurecidas por alta frecuencia y rectificadas con precisión; el material proporciona estabilidad, bajo riesgo de deformación y excelente resistencia al desgaste.

VENTAJA DEL EJE HIDROSTATICO Y LA BARRA DE DESLIZAMIENTO

• Sin abrasión metal con metal, lo que mejora la vida útil de la máquina.
• Extremadamente baja fricción del metal y bajo aumento de la temperatura durante el procesamiento, lo que reduce la deformación y mejora la estabilidad del procesamiento y la precisión de los componentes.
• Película de aceite de alta presión alrededor del husillo adecuada para la rotación a alta velocidad.
• La aplicación de alta precisión y la rotación constante garantizan la precisión de la rotación.

SISTEMA DE ENFRIAMIENTO DE ACEITE

• Equipado con un enfriador de aceite para mantener constante la temperatura del aceite y evitar la pérdida de precisión del husillo debido a la variación de la temperatura del aceite.

ACUMULADOR PARA DISPOSITIVO DE PROTECCIÓN

• El diseño especial del acumulador de presión permite que el aceite hidrostático vuelva al sistema hidrostático del eje principal cuando cae la presión (por ejemplo, por un corte de corriente), evitando daños por la pérdida momentánea de la película de aceite a presión estática mientras el husillo funciona a alta velocidad.

construcción de la guía hidrostática

• El deslizador inferior R.W. (eje de alimentación) utiliza un diseño de guía hidrostática para un deslizamiento extremadamente suave y rápido, alta precisión de alimentación y precisión de rectificado estable.
• Eje de alimentación inferior accionado por servomotor con reductor armónico para reducir el juego, aumentar el par, mejorar la eficiencia de rectificado y estabilizar la precisión.
• Mínimo microajuste manual de alimentación: 0.001 mm; el incremento mínimo de alimentación NC puede ajustarse a 0,0005 mm.

Unidad de rectificado AUTO. DRESSING UNIT (FOR 1-AXIS AND ABOVE)

• Vías de deslizamiento inferiores del asiento de reavivado de la muela abrasiva diseñadas como una estructura cóncava de cola de milano combinada con una vía lateral extragrande para mejorar la estabilidad del dispositivo.

DISPENSADOR DE MUELA RECTIFICADORA Y MUELA RECTIFICADORA (PARA 1 EJE)

• Estructura de reavivado fabricada en fundición de aleación especial y tratada térmicamente para resistir el desgaste.
• Dispositivo de reavivado accionado por delante y por detrás por presión hidráulica y puede ser emparejado con un servomotor para reavivado de perfil.
• Velocidad de reavivado variable; dispositivo de reavivado de R.W. ajustable para asegurar la precisión del cilindro.

COMBINACIÓN AXIAL PARA SERIE CNC

• Eje Z: Rectificado automático de muelas (Vertical)
• Eje Y: Rectificado automático de muelas (Horizontal)
• Eje A: Rectificado automático de la muela (Vertical)
• Eje B: Rectificado automático de la muela reguladora (Horizontal)
• Eje C: Rueda reguladora auto. carro superior auto. entrada
• Eje X: Rueda de regulación auto. carro inferior auto. alimentación

Especificaciones Capacidad | H-5020-CNC | H-5025-CNC Rango de rectificado estándar (dia.) | Ø2 ~ Ø75 mm | Ø2 ~ Ø75 mm Longitud de Longitud de alimentación | 200 mm | 250 mm Auto. Auto. 0,0005 mm | 0,0005 mm Muela - Tamaño (D.E. x Anchura x D.I.) | Ø510 x 205 x Ø304.8(7A) mm | Ø510 x 255 x Ø304.8(7A) mm Velocidad lineal | 33 m/seg (45 m/seg) | 33 m/seg (45 m/seg) Rueda reguladora - Tamaño (D.E. x Anchura x D.I.) | Ø330 x 205 x Ø177.8(7A) mm | Ø330 x 255 x Ø177.8(7A) mm Velocidad de la rueda reguladora (entradas de página) | 10 ~ 2200 rpm (también aparece en la tabla como 10 ~ 220 rpm) | 10 ~ 2200 rpm (también aparece en la tabla como 10 ~ 220 rpm) Ángulo de inclinación | +5° ~ -3° | +5° ~ -3 Ángulo de giro | ±5° | ±5 Graduación del volante - Avance del carro superior | 3,5 mm/rev. (0,05 mm/graduación) | 3,5 mm/rev. (0,05 mm/graduación) Microalimentación del carro inferior | 0,1 mm/rev. (0,001 mm/graduación) | 0,1 mm/rev. (0,001 mm/graduación) Dispositivo de recorte | 2 mm/rev. (0,01 mm/graduación) | 2 mm/rev. (0,01 mm/graduación) Motores de accionamiento - Muela abrasiva | 11,25 kW (6P) | 11,25 kW (6P) Motores de accionamiento - Rueda reguladora | 5,0 kW (servomotor) | 5,0 kW (servomotor) Motor de avance del carro inferior (eje X) | 1,0 kW | 1,0 kW Bomba de aceite de lubricación | 1,5 kW | 1,5 kW Bomba de refrigerante | 0,18 kW | 0,18 kW Enfriador de aceite hidráulico | 0,37 kW | 0,37 kW Tanque de aceite hidráulico | 90 L | 90 L Tanque de refrigerante | 160 L | 160 L Dimensiones de la máquina (L x A x A) | 3580 x 2160 x 2020 mm | 3580 x 2160 x 2020 mm Peso neto | 6140 kg | 6140 kg ACCESORIOS ESTÁNDAR

• Rueda de amolar y brida x 1 juego
• Rueda de regulación y brida x 1 juego
• Apoyo de trabajo de alimentación y cuchilla de metal duro x 1 juego
• Apoyo de trabajo de alimentación continua y cuchilla de metal duro x 1 juego
• Herramientas de diamante (2 piezas/set) x 1 juego
• Sistema eléctrico x 1 juego
• Sistema de lubricación (con un refrigerante de aceite y un acumulador) x 1 juego
• Sistema de refrigeración x 1 juego
• Lámpara de trabajo x 1 juego
• Herramientas (almohadilla niveladora) y caja de herramientas x 1 juego

ACCESORIOS OPCIONALES

• Soporte de equilibrado de muelas y árbol
• Aparato de rectificado de perfiles
• Dispositivo de rectificado por ionización de muelas
• Eyector hidráulico de piezas (rectificado de alimentación)
• Cargador manual para rectificado de alimentación (arriba y abajo)
• Aparato de carga automática (rectificado de alimentación pasante)
• Aparato de carga manual (rectificado de alimentación pasante). Carga (Rectificado de alimentación continua)
• Cargador automático (Rectificado de alimentación continua)
• Auto. Accesorio de descarga (Rectificado por arrastre)
• Soporte tipo V para rectificado de barras largas
• Auto. Alimentador vibratorio (Rectificado de alimentación continua)
• Protección contra salpicaduras
• Separador magnético de refrigerante
• Filtro de papel
• Separador hidrociclónico de refrigerante
• Canivela para la muela

VIDEO Vídeo del producto incrustado disponible. Características / especificaciones técnicas

• Serie: Serie H (serie CNC hidrostática)
• Diámetro de rectificado estándar: Ø2 ~ Ø75 mm
• Entrada máx: 200 mm (H-5020-CNC), 250 mm (H-5025-CNC)
• Incremento mínimo de alimentación automática: 0.0005 mm
• Tamaños de muela: Ø510 x 205 / 255 x Ø304,8(7A) mm
• Velocidad lineal: 33 m/seg (opcionalmente 45 m/seg)
• Medidas de la muela reguladora: Ø330 x 205 / 255 x Ø177,8(7A) mm
• Velocidad de la rueda reguladora (entradas de página): 10 ~ 2200 rpm; la tabla de especificaciones indica 10 ~ 220 rpm
• Motor de la muela: 11.25 kW
• Motor de la rueda reguladora: 5.0 kW (servo)
• Depósito de aceite hidráulico: 90 L; Depósito de refrigerante: 160 L
• Dimensión de la máquina: 3580 x 2160 x 2020 mm; Peso neto: 6140 kg
