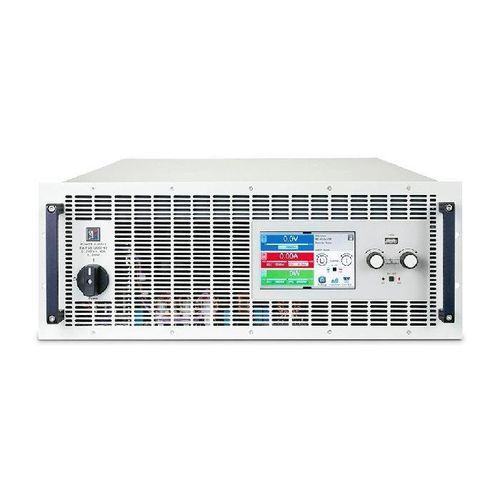

Carga electrónica DC EA-ELR 10500-180 4U

de recuperación de energíaalta potenciaprogramable

Resumen
El EA-ELR 10500-180 4U es una carga electrónica DC regenerativa programable diseñada para pruebas completas de fuentes de alimentación DC en I+D, control de calidad y producción. Combina alta potencia, recuperación de energía e interfaces de control flexibles para entornos de laboratorio y producción.

Características principales

• Alta capacidad de potencia: hasta 30 kW, 0–500 V y 0–180 A para probar fuentes de alimentación programables, sistemas de baterías y convertidores de potencia.
• Recuperación de energía eficiente: topología regenerativa con hasta 96,5% de eficiencia de retroalimentación a la red AC para reducir consumo energético y necesidades de refrigeración.
• Modos de funcionamiento múltiples: CC (corriente constante), CV (tensión constante), CP (potencia constante), CR (resistencia constante) y autoranging U/I/P para escenarios de prueba versátiles.
• Generador de funciones integrado: función de prueba DIN 40839 para automoción y formas de onda seno, triángulo, cuadrada, trapezoidal y arbitraria para pruebas dinámicas.
• Interfaz de usuario: pantalla táctil capacitiva color de 5" TFT para configuración intuitiva, control y monitorización en tiempo real.
• Programabilidad remota: RS232, USB, Ethernet (LAN), control analógico y módulos digitales opcionales (CAN, Profibus, DeviceNet, Modbus).
• Diseño escalable: operación maestro-esclavo que permite conexión en paralelo de varias unidades hasta sistemas de potencia de 1920 kW.
• Funciones de prueba avanzadas: modos específicos para pruebas de batería, seguimiento MPP para simulación FV y registro de datos vía puerto USB host.

Aplicaciones

• I+D, aseguramiento de calidad y pruebas de producción de fuentes DC, paquetes de baterías, componentes para vehículos eléctricos e inversores/paneles fotovoltaicos.

Especificaciones técnicas

• Corriente de salida: 0–180 A
• Potencia de salida: 30000 W (30 kW)
• Tensión de salida: 0–500 V
• Formato: 4U, rack 19"
• Curva característica: autoranging U/I/P
• Interfaces de control externas: Analógico 0–5 V / 0–10 V, USB, LAN (Ethernet), Profibus, DeviceNet, RS232, CAN, Modbus
• Interfaz hombre-máquina: pantalla táctil capacitiva 5" TFT
• Características especiales: generador de funciones, función DIN 40839, prueba de batería, seguimiento MPP, recuperación de energía hasta 96,5%
