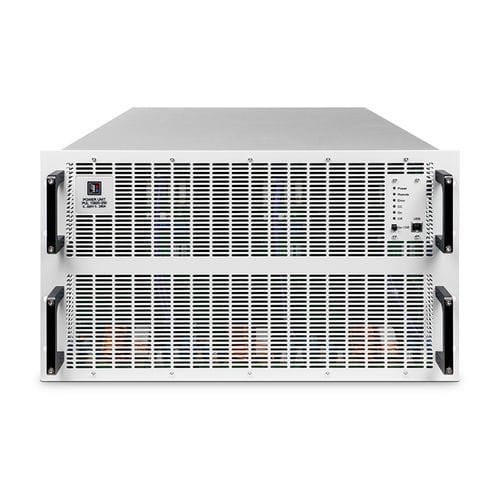

Carga electrónica DC EA-PUL 12000-80 6U 60000W

de recuperación de energíaprogramablealta potencia

El EA-PUL 12000-80 es una carga electrónica CC regenerativa programable diseñada para ensayos de alta tensión y la integración de sistemas escalables.

Resumen

• Carga electrónica CC programable de 60 kW con amplio rango de entrada CC y recuperación de energía regenerativa al suministro AC, reduciendo costes operativos y necesidades de refrigeración.
• Diseñada para ensayos de baterías (SOH/EOL), caracterización de pilas de combustible, pruebas de cargadores a bordo (OBC) y procesos de reciclaje/descarga de baterías, con control preciso e integración escalable.

Características clave

• Diseño de recuperación de energía (regenerativo) que devuelve la energía CC absorbida a la red AC con una eficiencia de hasta el 96,5 %.
• Amplia entrada AC con corrección activa del factor de potencia (típ. 0,99) para entornos industriales (3 fases 380–480 VAC ±10%).
• Etapas de entrada autorange y capacidad de potencia constante (U/I/P autorange) que mantienen la potencia nominal completa en diferentes condiciones de tensión/corriente.
• Múltiples modos de regulación: CV, CC, CP, CR con cruce rápido y control digital (ADC/DAC de 16 bits).
• Operación paralela escalable mediante bus Master-Slave galvanicamente aislado y Share-Bus — hasta 64 unidades en paralelo (clases de potencia mixtas desde 5 kW) para sistemas de hasta 3840 kW.
• Interfaces integradas y opcionales para integración en sistemas de prueba automatizados: Analógico 0–5V / 0–10V, USB, LAN (Ethernet), Analógico (DB15); opcionales CAN, CANopen, Modbus, Profinet, EtherCAT, RS232, Profibus, DeviceNet.
• Protecciones robustas: OVP, OCP, OPP y protección contra sobretemperatura.
• Generador de funciones incorporado e interfaz táctil para control de secuencias de prueba.

Especificaciones técnicas

• Potencia de salida: 60000 W
• Tensión de salida (rango DC): 0–2000 V
• Corriente de salida: 0–80 A
• Eficiencia de recuperación de energía: hasta 96,5 % (regenerativo)
• Entrada AC: 3 fases 380 V–480 V ±10 % con PFC activo (típ. 0,99)
• Autorange / Curva característica: U/I/P autorange; mantiene la potencia nominal en el rango tensión/corriente
• Regulación & Control: modos CV, CC, CP, CR; control digital con ADC/DAC de 16 bits; velocidad del controlador de tensión ajustable
• Paralelización / Escalabilidad: Master-Slave y Share-Bus permitiendo hasta 64 unidades en paralelo (clases mixtas desde 5 kW) para sistemas hasta 3840 kW
• Control externo & Interfaces: Analógico 0–5V / 0–10V, USB, LAN, DB15; opcionales CAN, CANopen, Modbus, Profinet, EtherCAT, RS232, Profibus, DeviceNet
• Carcasa: rack 19" (6U)
• Interfaz de usuario: panel táctil & menú
• Función especial: generador de funciones integrado
• Protecciones: OVP, OCP, OPP, protección contra sobretemperatura
• N.º de artículo: HEA6883
• Código de fabricante: 01133015
• Fabricante / Marca: EA
