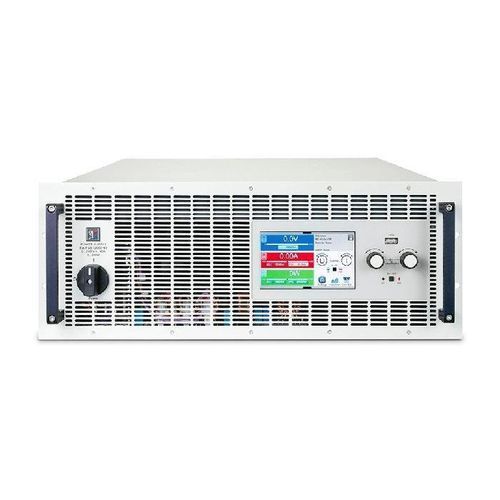

Alimentación eléctrica 4U EA-PSB 10080-1000 4U

DCreguladade corriente constante

Descripción del producto
El EA-PSB 10080-1000 4U es una fuente de alimentación CC bidireccional programable de montaje en rack 4U que combina una fuente CC de laboratorio de precisión y una carga electrónica regenerativa en una sola unidad. Está diseñada para aplicaciones exigentes como ensayos de baterías de alta corriente, simulación fotovoltaica (PV) y pruebas de pilas de combustible, ofreciendo recuperación de energía para reducir costes operativos y carga térmica.

Características clave

• Potencia bidireccional y recuperación de energía: Funciona como fuente CC y como carga electrónica regenerativa; en modo sumidero recupera energía con hasta 95,5% de eficiencia y la devuelve a la red, con conmutación automática en el cruce por cero.
• Alta potencia y corriente de salida: Hasta 30 kW continuos con rango de tensión 0–80 V y corriente 0–1000 A, apto para ensayar dispositivos de alta potencia y paquetes de baterías.
• Programabilidad y control avanzados: Pantalla táctil TFT a color de 5 pulgadas (HMI), dos mandos giratorios programables e interfaces remotas incluyendo USB, Ethernet, analógico aislado 0–5 V / 0–10 V y módulos digitales enchufables opcionales (CAN, CANopen, Profibus, Profinet, ModBus TCP, EtherCAT, RS232).
• Generador de funciones integrado: Generador integrado para formas de onda complejas (seno, triángulo, rectángulo, trapecio, arbitrario) y secuencias para simulaciones dinámicas (curvas PV EN 50530, perfiles de batería, características de pilas de combustible).
• Operación paralela escalable: Configuración maestro-esclavo con Share Bus y Master-Slave Bus para conexión en paralelo de hasta 64 unidades (sistemas sincronizados hasta 1920 kW).
• Seguridad y protecciones completas: OVP, OCP, OPP configurables, apagado por sobretemperatura y monitorización de fallo de alimentación; variantes específicas con Safety OVP para cumplimiento SELV/PELV.
• Registro de datos y perfiles flexibles: Puerto USB frontal para registro en memoria USB y carga/guardado de perfiles de usuario, secuencias arbitrarias y tablas PV/FC/IU para pruebas automatizadas y repetibles.

Especificaciones técnicas

• Article Number: HEA3882
• Manufacturer Code: 30000801
• Serie / Familia de modelos: EA-PSB 10000 4U series
• Potencia de salida: 0–30000 W
• Tensión de salida: 0–80 V
• Corriente de salida: 0–1000 A
• Eficiencia (recuperación de energía en modo sumidero): 95.50%
• Curva característica: autoranging U/I/P
• Refrigeración: Refrigeración por agua (opcional)
• Control externo / Interfaces: Analógico 0–5 V / 0–10 V, USB, LAN, Modbus TCP, Profibus, DeviceNet, RS232, CAN
• Carcasa: Rack 19 pulgadas
• Interfaz humana: Pantalla táctil TFT color 5 pulgadas
• Característica especial: Generador de funciones, modo resistencia, carga regenerativa
