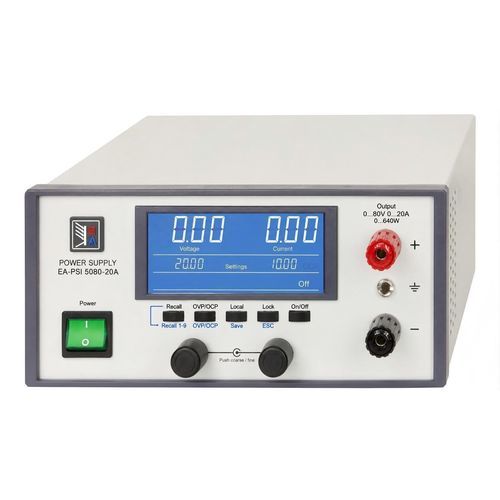

Alimentación eléctrica de mesa EA-PSI 5080-20A

DCcon tensión de salida ajustableajustable

Resumen
El EA-PSI 5080-20A es una fuente de alimentación DC programable de sobremesa de alto rendimiento diseñada para ensayos profesionales en laboratorio e industriales. Dispone de una entrada universal amplia (90-264V AC, 45-65Hz) con corrección activa del factor de potencia >0,99 y una eficiencia de hasta el 92%. La salida DC es autoajustable de 0-80V, 0-20A y hasta 640W, lo que permite mayor tensión a menor corriente o mayor corriente a menor tensión dentro de la potencia nominal. Ofrece muy baja ondulación, respuesta rápida e integra múltiples protecciones e interfaces de control remoto para sistemas de prueba automatizados.

Rendimiento y precisión
Rango y potencia de salida: 0-80V DC, 0-20A, 0-640W (etapa regulada de potencia autoajustable). Precisión y estabilidad: <0,08% regulación de carga de tensión, <0,02% regulación de línea de tensión, <80mVpp / <10mVrms de ondulación, <1ms tiempo de regulación en carga, <0,2% precisión de tensión, <0,2% precisión de corriente, <1% precisión de potencia.

Protección, control e interfaces
Protecciones integradas: protección contra sobretensión (OVP), sobrecorriente (OCP), sobrepotencia (OPP), sobretemperatura (OTP). Interfaz de usuario: pantalla LCD azul que muestra valores ajustados, valores reales y estado simultáneamente; panel frontal intuitivo con dos mandos y cinco botones; 9 grupos de memoria preajustados para acceso rápido. Control remoto: interfaz analógica galvánicamente aislada, USB y Ethernet. Compatible con comandos SCPI, VIs de LabView y software para Windows para integración en sistemas de prueba automatizados.

Térmico, mecánico y conformidad
Gestión térmica: ventilador controlado por temperatura que proporciona funcionamiento silencioso bajo carga sostenida. Dimensiones: 200 x 87 x 331 mm. Peso: 4,3 kg. Compatibilidad electromagnética: cumple EN 55022 Clase B. Las funciones de supervisión integradas reducen la necesidad de hardware de monitorización externo.

Características clave

• Entrada universal: 90-264V AC, 45-65Hz con PFC activo >0,99.
• Alta eficiencia: hasta el 92%.
• Salida autoajustable: 0-80V DC, 0-20A, 640W.
• Alta precisión y estabilidad: <0,08% regulación de carga; <0,02% regulación de línea; baja ondulación <80mVpp / <10mVrms; <1ms de respuesta.
• Protecciones integrales: OVP, OCP, OPP, OTP.
• Operación y memoria prácticas: pantalla LCD azul, controles intuitivos, 9 memorias preajustadas.
• Opciones de control remoto: analógico galvánicamente aislado, USB, Ethernet; compatibilidad SCPI/LabView/Windows.
• Refrigeración eficiente: ventilador controlado por temperatura para operación silenciosa.
• Diseño compacto de sobremesa: 200 x 87 x 331 mm, 4,3 kg.
• Conforme EMC: cumple EN 55022 Clase B.

Especificaciones (tabla)
Corriente de salida — 0-20A
Potencia de salida — 0-640W
Tensión de salida — 0-80V
Curva característica — U/I flexirange
Control externo — USB (analogico galvanicamente aislado y Ethernet soportados)
Carcasa — Sobremesa (mesa)
Interfaz de usuario — Controles manuales simples

Especificaciones técnicas

• Tensión de entrada: 90-264V AC, 45-65Hz.
• Corrección activa del factor de potencia: >0,99.
• Eficiencia: hasta el 92%.
• Etapa de potencia autoajustable: permite mayor V a menor I o mayor I a menor V dentro de 640W.
• Regulación de carga de tensión: <0,08%.
• Regulación de línea de tensión: <0,02%.
• Ondulación de tensión: <80mVpp / <10mVrms.
• Tiempo de regulación en carga: <1ms.
• Precisión de tensión: <0,2%.
• Precisión de corriente: <0,2%.
• Precisión de potencia: <1%.
• Protecciones: OVP, OCP, OPP, OTP.
• Pantalla: LCD azul mostrando valores ajustados/medidos y estado.
• Memoria: 9 grupos de memoria preajustados.
• Interfaces remotas: analógico galvanicamente aislado, USB, Ethernet; compatible SCPI/LabView/Windows.
• Refrigeración: ventilador controlado por temperatura (silencioso bajo carga sostenida).
• Dimensiones: 200 x 87 x 331 mm.
• Peso: 4,3 kg.
• EMC: EN 55022 Clase B.
• Elementos de control: dos mandos y cinco botones en el panel frontal.
