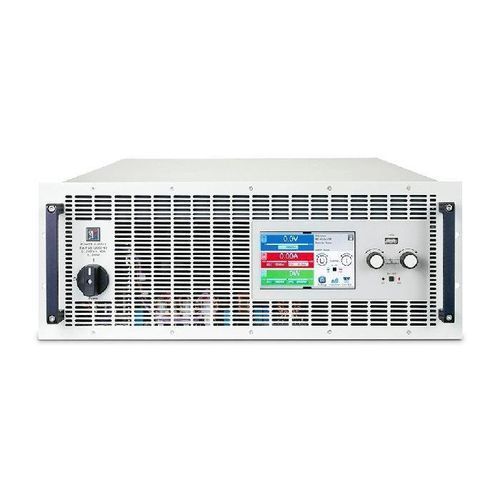

Carga electrónica refrigerada por agua EA-ELR 12000-40 4U

de recuperación de energíamultifunciónalta potencia

Visión general

El EA-ELR 12000-40 4U es una carga electrónica DC regenerativa programable para ensayos completos de fuentes de alimentación DC. Combina generación avanzada de formas de onda, modos de operación múltiples y recuperación energética de alta eficiencia para laboratorio, I+D y producción.

Características clave

• Generador de formas de onda arbitrarias integrado: seno, triángulo, rectángulo, trapecio, DIN 40839, arbitraria, rampa y tabla IU.
• Modos de prueba dedicados para ciclos de carga/descarga de baterías y seguimiento MPP de paneles solares.
• Funcionamiento maestro-esclavo escalable con paralelización para sistemas de mayor potencia y compartición automática de corriente.
• Modos de operación: tensión constante (CV), corriente constante (CC), potencia constante (CP), resistencia constante (CR) y autoranging U/I/P.
• Protecciones completas: sobretensión, sobrecorriente, sobrepotencia, sobretemperatura y fallo de alimentación.
• Refrigeración flexible: refrigeración forzada estándar con variante de refrigeración por agua opcional.

Especificaciones técnicas

• Número de artículo: HEA3599
• Código de fabricante: 33200808
• Fabricante: EA
• Corriente de salida: 0-40 A
• Potencia de salida: 30.000 W (30 kW)
• Tensión de salida: 0-2000 V
• Tipo / Factor de forma: 4U (rack 19 pulgadas)
• Curva característica: autoranging U/I/P
• Control externo / Interfaces: Analógico 0-5V / 0-10V, USB, LAN (Ethernet), Profibus, DeviceNet, RS232, CAN, Modbus
• Interfaz humana: Panel táctil y menú
• Características especiales: generador de funciones (formas de onda arbitrarias), modo resistencia, modo prueba de baterías, tester MPP solar
• Modos de operación: CV, CC, CP, CR
• Protección: OVP, OCP, OPP, OT, PF
• Escalabilidad: operación maestro-esclavo para paralelización
• Normas / Seguridad: Cumple con las normas de seguridad y EMC aplicables, incluyendo EN 61010-1

Aplicaciones

• Caracterización y pruebas de ciclo de baterías
• Pruebas MPP de módulos fotovoltaicos e inversores
• Validación de fuentes de alimentación, ensayo de fuentes de laboratorio y programables
• I+D, control de calidad y sistemas de prueba automatizados en producción

Conectividad y control

• Operación local mediante panel táctil y menú
• Control y supervisión remotos vía USB, Ethernet, E/S analógicas y módulos digitales opcionales (CANopen, RS232, Profibus, DeviceNet, Modbus)

Refrigeración y escalabilidad

• Refrigeración forzada estándar; opción de refrigeración por agua para entornos de alta potencia o con limitaciones
• Paralelización maestro-esclavo para aumentar la potencia total con compartición automática de corriente e inicialización coordinada

Protecciones y normas

• Múltiples protecciones hardware y software para salvaguardar el equipo y la unidad bajo prueba
• Diseñado para cumplir requisitos industriales de seguridad y EMC
