Reductor de dientes rectos P
de engranaje helicoidalcoaxialcon eje hueco

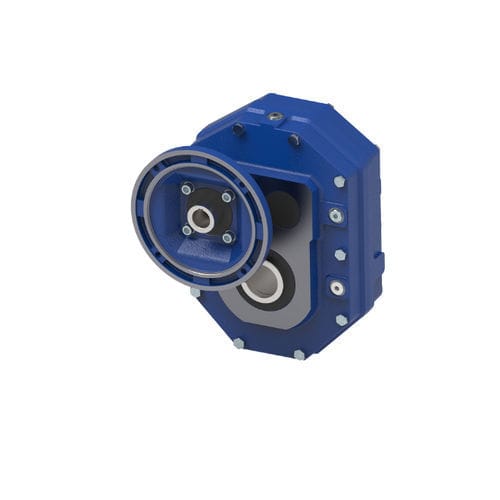

Reductor de dientes rectos - P - TRAMEC - de engranaje helicoidal / coaxial / con eje hueco
Reductor de dientes rectos - P - TRAMEC - de engranaje helicoidal / coaxial / con eje hueco
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de TRAMEC

Características

Tipo
de engranaje helicoidal, de dientes rectos
Orientación de los ejes
coaxial
Tipo de eje
con eje hueco
Par
200 - 500 Nm, 100 - 200 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm
Montaje
de montaje en brida, pendular
Estructura
compacto, hueco
Rendimiento
de alto rendimiento, de alto par
Aplicaciones
para automatismo, para aplicaciones industriales, para transportadores de cinta, para máquina agrícola, para máquina de embalaje, para máquina de alimentos, para aplicaciones marinas, para productos farmacéuticos, para equipos mineros
Otras características
con adaptador de motor
Potencia

Máx.: 90,2 kW
(122,64 hp)

Mín.: 0 kW
(0 hp)

Relación de reducción

Máx.: 63 unit

Mín.: 5 unit

Descripción

Visión general
Los reductores montados en eje P series son unidades helicoidales compactas diseñadas para optimizar el espacio y ofrecer una transmisión eficiente en diversas aplicaciones industriales. Están concebidos para montaje directo en eje o acoplamiento a motor con brida IEC, adecuados para cintas transportadoras, mezcladores, líneas de envasado y más.

Detalles del producto
  • Potencia hasta 90,2 kW
  • Rango de reducción: 5 a 63
  • Rango de par (T2M): 170 – 4480 Nm
  • Dos opciones de entrada: eje de entrada saliente o acoplamiento compacto para motores eléctricos con brida IEC
  • Cuerpo en hierro fundido de ingeniería, nervado interior y exteriormente; cámara de lubricación única para mejorar la disipación térmica y la lubricación interna
  • Acabado exterior: pintura azul RAL 5010
  • Engranajes helicoidales/rectos en 16CrNi4, 18NiCrMo5 o 20MnCr5 (UNI EN 10084), templados y cementados
  • Eje de salida hueco estándar en acero con varios diámetros de perforación; posibilidad de montar una brida de salida en el lado opuesto al eje de entrada; anclaje mediante tensor o brazo de reacción; posibilidad de instalar un dispositivo antirretroceso
  • Accesorios disponibles: kit montaje/desmontaje de eje de salida, eje hueco con anillo de ajuste, brida de salida, brazo de reacción, kit de protección de eje hueco, dispositivo antirretroceso
  • Lista de repuestos disponible en el catálogo técnico HELICAL AND BEVEL HELICAL GEARBOXES (cubierta azul)


Configuración
Se muestran dos configuraciones de entrada (eje de entrada saliente y acoplamiento a motor). Los diagramas de configuración ilustran los rangos de par y los tipos de entrada compatibles para facilitar la selección.

Campos de aplicación
  • Automatización y envasado
  • Industria farmacéutica
  • Alimentación y bebidas
  • Mármol y carpintería
  • Agricultura y ganadería
  • Minería
  • Aplicaciones marinas
  • Transmisiones industriales generales
  • Química y plásticos
  • Lavado de vehículos
  • Equipos escénicos para teatros


Especificaciones técnicas
  • Serie: P series
  • Potencia máxima: 90,2 kW
  • Relación de reducción: 5 ÷ 63
  • Rango de par (T2M): 170 - 4480 Nm
  • Tipos de entrada: eje de entrada saliente o acoplamiento motor compacto para motores con brida IEC
  • Material carcasa: hierro fundido de ingeniería, nervado interior y exteriormente
  • Material engranajes: 16CrNi4 o 18NiCrMo5 o 20MnCr5 (UNI EN 10084), templado y cementado
  • Acabado: pintura exterior azul RAL 5010
  • Salida: eje de salida hueco en acero (varios diámetros) ; brida de salida, anillo de ajuste, brazo de reacción y dispositivo antirretroceso opcionales
