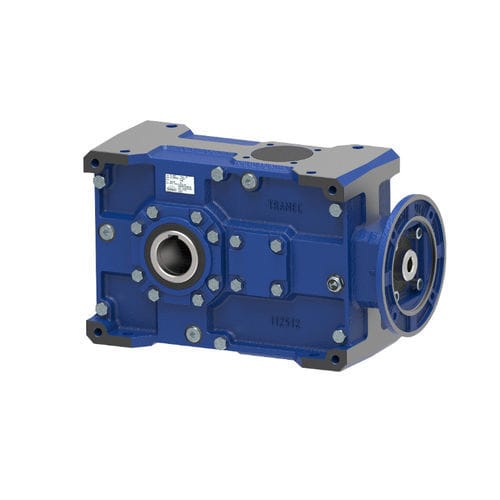

Reductor de engranajes cónicos T

coaxialcon eje macizo200 - 500 Nm

Resumen
Los reductores helicoidales cónicos serie T están diseñados para aplicaciones industriales medio‑pesadas que requieren servicio continuo y pares de accionamiento elevados. Su alta eficiencia y amplia gama de reducción los hacen adecuados para transportadores, mezcladores, trituradoras y otros equipos accionados.

Detalles del producto

• Reductores TRAMEC disponibles en 10 tamaños (dos etapas) y 9 tamaños (tres etapas)
• Potencia hasta 137,1 kW
• Rango de relaciones de reducción: 8 a 630
• Rango de par (T2M): 110 – 11.850 Nm

Opciones de entrada
Configuraciones disponibles: eje de entrada saliente, acoplamiento motor preconfigurado (campana y junta) y acoplamiento motor compacto preconfigurado (acoplamiento compacto excluido para los tamaños 56, 63 y 75).

Materiales y acabado
Materiales de carcasa: aluminio para tamaños 56, 63, 75; hierro fundido mecánico para 71, 90, 112, 140, 160, 180; hierro fundido de grafito esferoidal para 200 y 225. Acabado exterior: pintura BLU RAL 5010, excepto tamaños en aluminio 56, 63 y 75.

Accesorios

• Eje de salida
• Kit de montaje/desmontaje con eje de salida hueco (excepto T56, T63, T71, T75)
• Eje hueco con chaveta
• Brida de salida
• Brazo de reacción
• Kit de protección de eje hueco
• Dispositivo antirretorno

Repuestos
La lista de repuestos está disponible en el catálogo técnico "HELICAL AND BEVEL HELICAL GEARBOXES".

Herramientas y utilidades
Gestor de configuración 3D: configurador en línea para generar modelos CAD 3D del producto requerido. Catálogos descargables (EN/ES/FR y IT/EN/DE) disponibles para reductores helicoidales y helicoidales cónicos.

Características / Especificaciones técnicas

• Serie: Serie T
• Potencia (máx): 137,1 kW
• Rango de relaciones: 8 ÷ 630
• Rango de par (T2M): 110 – 11.850 Nm
• Tamaños disponibles: 56, 63, 71, 75, 90, 112, 140, 160, 180, 200, 225 (combinaciones a 2 y 3 etapas según especificación)
• Opciones de entrada: eje de entrada saliente, acoplamiento campana y junta, acoplamiento motor compacto (ciertas tallas excluidas)
• Materiales carcasa: aluminio (56–63–75), hierro fundido mecánico (71–180), hierro fundido de grafito esferoidal (200–225)
• Acabado: pintura exterior BLU RAL 5010 (excepto tamaños en aluminio)
• Accesorios disponibles: ejes de salida, ejes huecos, chavetas, bridas de salida, brazos de reacción, kits de protección, dispositivos antirretorno
