Reductor de engranaje helicoidal Z
de ejes paraleloscon eje macizocon eje hueco

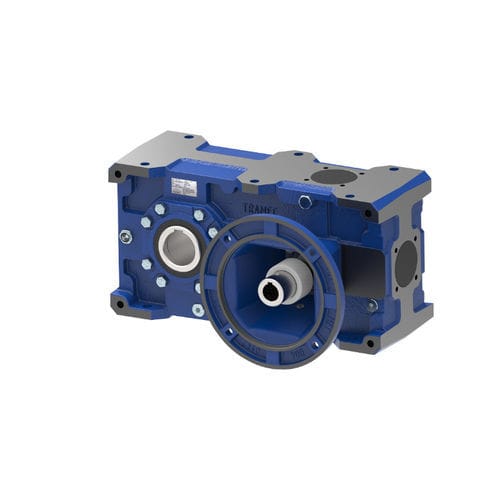

Reductor de engranaje helicoidal - Z - TRAMEC - de ejes paralelos / con eje macizo / con eje hueco
Reductor de engranaje helicoidal - Z - TRAMEC - de ejes paralelos / con eje macizo / con eje hueco
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de engranaje helicoidal
Orientación de los ejes
de ejes paralelos
Tipo de eje
con eje macizo, con eje hueco
Par
100 - 200 Nm, 500 - 1000 Nm, 1 - 2 kNm, 200 - 500 Nm, > 10 kNm, 2 - 5 kNm, 5 - 10 kNm
Estructura
con carcasa de fundición
Número de etapas
de 3 etapas, de 2 etapas, monoetapa
Rendimiento
de alto par, de alta potencia
Aplicaciones
para máquinas, para soplador, para agitador, para elevadores de cangilón, para extrusor
Otras características
de alta calidad, con adaptador de motor
Potencia

Máx.: 270 kW
(367,1 hp)

Mín.: 0 kW
(0 hp)

Relación de reducción

Máx.: 250 unit

Mín.: 5 unit

Descripción

Resumen
Los reductores de ejes paralelos (serie Z) están pensados para aplicaciones industriales de media a alta carga que requieren alta capacidad frente a cargas radiales y axiales. Son adecuados para equipos de trabajo pesado como agitadores, trituradoras, extrusoras de plástico, elevadores de cangilones, moldes, ventiladores y maquinaria similar.

Series
Serie Z: disponibles en seis tamaños con una etapa de reducción, seis tamaños con dos etapas y seis tamaños con tres etapas.

Detalles del producto
  • Potencia: hasta 270 kW
  • Rango de reducción: 5 a 250
  • Rango de par (T2M): 180 a 11.500 Nm

Entradas y construcción
Dos opciones de entrada: árbol de entrada saliente o acoplamiento de motor preconfigurado (campana y junta). Carcasa: fundición mecánica para las tallas 71, 90, 112, 125, 140, 160, 180; fundición de grafito esferoidal para las tallas 200 y 225. Rodamientos cónicos de alta calidad en todos los ejes garantizan larga vida útil y alta resistencia a cargas radiales y axiales externas.

Accesorios
  • Eje de salida
  • Kit de montaje/desmontaje para eje de salida hueco
  • Eje de salida hueco con casquillo de calado (shrink disc)
  • Brida de salida
  • Brazo de reacción (torque arm)
  • Kit de protección para eje hueco
  • Dispositivo antirretroceso

Repuestos y documentación
La lista de repuestos y la documentación técnica están disponibles en el catálogo técnico "HELICAL AND BEVEL HELICAL GEARBOXES".

Configuración y visuales
Gestor de configuración 3D y herramientas de selección dinámicas disponibles para generar modelos CAD 3D y seleccionar parámetros dimensionales y de aplicación. Se proporcionan imágenes de configuración (rango de par y tipos de entrada) en la sección de configuración del producto.

Especificaciones técnicas
  • Serie: serie Z
  • Potencia (máx.): 270 kW
  • Rango de reducción: 5 ÷ 250
  • Rango de par (T2M): 180 ÷ 11.500 Nm
  • Etapas de reducción disponibles: una, dos, tres (cada una en seis tamaños)
  • Tipos de entrada: árbol de entrada saliente; acoplamiento de motor preconfigurado (campana y junta)
  • Materiales de la carcasa: fundición mecánica (tallas 71–180); fundición de grafito esferoidal (tallas 200–225)
  • Rodamientos: rodamientos de rodillos cónicos en todos los ejes para alta capacidad de carga radial y axial
  • Aplicaciones típicas: agitadores, trituradoras, extrusoras de plástico, elevadores de cangilones, moldes, ventiladores, packaging/automatización y otros usos industriales medio‑pesados
  • Accesorios disponibles: eje de salida; kit montaje/desmontaje (eje de salida hueco); eje de salida hueco con shrink disc; brida de salida; brazo de reacción; kit protección eje hueco; dispositivo antirretroceso
