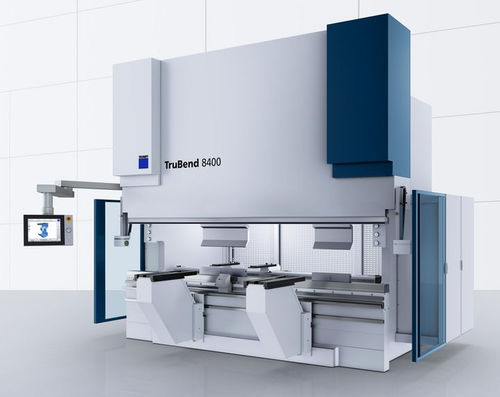

Prensa plegadora CNC TruBend 8000 series

6 ejesen tándemautomática

Visión general
La TruBend serie 8000 es una prensa plegadora de gran formato diseñada para el plegado pesado de piezas largas, profundas o pesadas. Disponible en variantes con longitudes de plegado de 3.230 mm a 8.050 mm y fuerzas de prensado de 2.300 kN a 10.000 kN. Posible configuración sobre suelo, empotrada o en tándem para mayor longitud y tonelaje.

Resumen de ventajas

• Capacidad gran formato: longitudes de plegado hasta 8.050 mm y operación en tándem hasta ~16 m.
• Amplio rango de fuerza: desde 2.300 kN hasta 10.000 kN según modelo.
• Configuración modular: opciones Heavy‑Duty, automatización y paquetes de utillaje a medida.
• Manipulación: gran paso entre montantes y soportes regulables para piezas hasta 300 kg.
• Ahorro energético: On‑Demand Drive reduce consumo hasta aprox. 26%.

Precisión y medición de ángulo
Precisión desde la primera pieza mediante ACB Laser, ACB Wireless, Operator Controlled Bending (OCB) y el software TCB (Thickness Controlled Bending) para compensar variaciones de espesor y corregir ángulos.

Opciones Heavy‑Duty y manejo
Bombado automático, abrazaderas hidráulicas reforzadas y topes traseros rígidos (bombado hasta 6.000 kN/m). Ayudas de plegado y consolas regulables facilitan el manejo de piezas pesadas; versiones sobre suelo pueden alcanzar capacidades de hasta 600 t en longitudes específicas.

Productividad y ergonomía
Funciones para reducir tiempos de preparación: Tool Indicator (LED), láser de línea de plegado, programación offline, Tool Setup Optimizer, MobileControl/MobileControl Pro y control Multi‑Touch T‑8000 S. Estaciones de plegado y utilidades minimizan retrabajos.

Equipamiento destacado

• ACB Wireless: discos sensores integrados en la herramienta superior con comunicación inalámbrica.
• ACB Laser: medición óptica sin contacto con línea láser y cámara.
• Topes traseros: hasta 6 ejes CNC; variantes Heavy‑Duty con recorrido hasta 1.000 mm.
• Bombado: ajustable en pasos de 250 mm; capacidad hasta 6.000 kN/m.
• Desplazamiento de herramienta inferior: permite a una herramienta realizar dos procesos de plegado.
• On‑Demand Drive: ajuste de régimen para ahorro energético y menor ruido.

Datos técnicos (selección)
Ejemplos: TruBend 8230 — 2.300 kN | longitud de plegado 4.420 mm | paso entre montantes 3.680 mm | altura útil 880 mm | garganta 620 mm | mando T‑8000 S
TruBend 8320 — 3.200 kN | longitudes 3.230 / 6.120 mm | paso 2.510 / 5.090 mm
TruBend 8600 — 6.000 kN | longitudes 4.420 / 6.120 mm | distancia máx. prensa‑mesa 1.000 mm
TruBend 8800 / 81000 — hasta 8.000 / 10.000 kN | longitudes hasta 8.050 mm

Especificaciones

• Longitudes de plegado disponibles: 3.230 / 4.420 / 6.120 / 7.050 / 8.050 mm.
• Rango de fuerzas: 2.300–10.000 kN según modelo.
• Altura útil: típ. 880 mm (algunas variantes 675 mm).
• Profundidad de garganta: típ. 620 mm (algunas variantes 420 mm).
• Interfaz: T‑8000 S Multi‑Touch; MobileControl / MobileControl Pro disponibles.
• Velocidad eje Y en operación: 8–10 mm/s según variante.
• Compatibilidad de utillaje y opciones de automatización: ToolShuttle, ToolMaster, Starmatik, etc.
