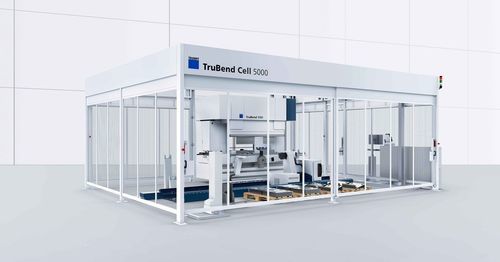

Célula robotizada de plegado TruBend Cell 5000 Lean Edition

de manipulaciónde prensión

Descripción general
La TruBend Cell 5000 Lean Edition es una célula de plegado productiva y rentable diseñada para realizar pliegues rápidos y precisos con cambios rápidos de configuración. Soporta automatización flexible para una amplia gama de piezas mediante programación intuitiva y soluciones modulares de pinzas.

Ventajas principales

• Programación simplificada: TecZone Bend genera propuestas de programa a partir de datos 2D/3D (incluido código NC) en segundos, reduciendo el tiempo de preparación.
• Manipulación flexible de piezas: Soporta pinzas mecánicas y de vacío para piezas pequeñas y medianas y piezas de hasta 40 kg.
• Cambio automático de pinzas: Sustituciones rápidas y automáticas de pinzas que reducen la intervención manual y los tiempos de ajuste.
• Recogida fiable: Un sensor de chapa asegura la detección correcta del material y un manejo estable sin estación de centrado dedicada.

Opciones de automatización y manipulación

• Multipinza medium: Ajustable, admite agarre por vacío; apta para piezas medianas y configurable en offline para reducir el tiempo de puesta a punto.
• Pinza de mordaza giratoria: Para el plegado automatizado de componentes pequeños; ejes lineales y rotativos reducen operaciones de reagarre.
• Multipinza small: Ajustable para piezas más pequeñas, cierre rápido y unidad de rotación 180° para ahorrar tiempo de ciclo en plegado de cajas.
• Paquete para piezas pequeñas: Incluye estación de extracción de chapa y pinza para separar y producir componentes en paralelo a la producción principal.
• Consola de cambio de pinzas: Sustituye pinzas automáticamente para procesar pedidos mixtos sin intervención manual.

Vídeo
Vídeo del producto disponible que muestra la TruBend Cell 5000 Lean Edition y su funcionamiento.

Datos técnicos (resumen)
Fuerza de prensado: 850 kN
Longitud de plegado: 2210 mm
Separación entre montantes: 1750 mm
Altura útil de montaje: 615 mm
Garganta: 420 mm
Descenso rápido: 200 mm/s
Fase de trabajo Y máx.: 25 mm/s

BendMaster
Tamaño máximo de componente: 2000 mm x 1000 mm
Perfiles: hasta 2000 mm
Peso máximo de componente: 40 kg
Capacidad máxima de carga: 60 kg
Espesor mínimo de chapa: 0,7 mm
Longitud de recorrido: 6 m
Pila de chapas máx.: 700 mm
Altura máxima de pila de piezas acabadas: 1000 mm

Dimensiones y pesos
Peso BendMaster: 595 kg
Peso de la máquina base: 7800 kg
Máquina TruBend (L×A×H): 3020 mm x 1800 mm x 2835 mm
Carril de suelo por cada elemento de 2000 mm: 310 kg

Especificaciones técnicas

• Fuerza de prensado: 850 kN
• Longitud de plegado: 2210 mm
• Separación entre montantes: 1750 mm
• Altura útil de montaje: 615 mm
• Garganta: 420 mm
• Descenso rápido: 200 mm/s
• Fase de trabajo Y máx.: 25 mm/s
• Tamaño máx. de componente (BendMaster): 2000 mm x 1000 mm
• Perfiles (BendMaster): hasta 2000 mm
• Peso máx. de componente: 40 kg
• Capacidad máx. de carga (BendMaster): 60 kg
• Espesor mín. de chapa: 0,7 mm
• Longitud de recorrido: 6 m
• Pila de chapas máx.: 700 mm
• Altura máx. pila piezas acabadas: 1000 mm
• Peso BendMaster: 595 kg
• Peso máquina base: 7800 kg
• Dimensiones máquina (L×A×H): 3020 mm x 1800 mm x 2835 mm
• Carril por elemento 2000 mm: 310 kg
