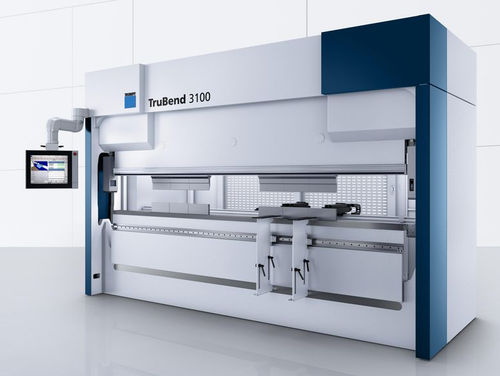

Prensa plegadora hidráulica TruBend 3000 series

CNC4 ejes5 ejes

Overview
La TruBend Serie 3000 es una prensa plegadora industrial versátil diseñada para plegados precisos y procesos de producción estables. Disponible en varias variantes de fuerza y longitud, integra medición angular automática y hidráulica eficiente para mantener la calidad constante de las piezas y facilitar la producción en equipos reducidos.

Ventajas clave

• Rentabilidad: funciones premium seleccionadas con inversión competitiva.
• Precisión angular: ACB Laser garantiza ángulos repetibles (±0,3°) en 30°–150°.
• Productividad: programación offline con TecZone Bend y reducción de tiempos de puesta a punto y manipulación.
• Asistencia al operario: ayudas de plegado de 150 kg para piezas pesadas.
• Seguridad: BendGuard con supervisión del campo luminoso que mantiene la productividad.

Funciones clave

• Sistema ACB Laser: medición óptica sin contacto con modos múltiples (ACB Speed, ACB Smart, Identify, Copy Pressing Depth).
• Tope posterior: 4 ejes de serie, ampliable a 5 ejes; opción 5 ejes con recorrido X del dedo derecho ±75 mm; hasta 3 dedos adicionales para perfiles largos.
• Gran altura útil de instalación: hasta 615 mm en modelos aplicables para cajas altas y piezas complejas.
• Hidráulica OnDemand: velocidad de trabajo 15 mm/s y avance rápido 170 mm/s para ciclos energéticamente eficientes.
• Ayudas y soportes: hasta dos ayudas de plegado (150 kg cada una), soportes 70/100 kg, control CNC y ajuste automático a matriz/geometría.
• Interfaz de usuario: Touchpoint TruBend; opción de monitor adicional para producción sin papel y visualización de TecZone Bend.
• Conectividad: interfaces (p. ej. OPC UA) para integración con software TRUMPF (Oseon) y herramientas de terceros.

Aplicaciones
La TruBend Serie 3000 es adecuada para piezas con múltiples pliegues, perfiles largos (con dedos de tope conectables) y una amplia gama de espesores. Facilita lotes flexibles y producción constante en fabricación de chapa.

Datos técnicos (modelos seleccionados)
Modelo | TruBend 3100 | TruBend 3130 | TruBend 3170
Fuerza de prensado | 1000 kN | 1300 kN | 1700 kN
Longitud de plegado | 3230 mm | 3230 mm | 4250 mm
Separación entre columnas | 2690 mm | 2690 mm | 3680 mm
Altura útil | 385 mm | 615 mm | 615 mm
Interfaz | Touchpoint TruBend | Touchpoint TruBend | Touchpoint TruBend
Velocidad máx eje Y (descenso rápido) | 170 mm/s | 170 mm/s | 170 mm/s
Velocidad máx eje Y (operación) | 15 mm/s | 15 mm/s | 15 mm/s
Dimensiones (L×A×H) | 4220×2003×2375 mm | 4220×2003×2835 mm | 5210×2030×3000 mm
Peso | 9200 kg | 10800 kg | 15200 kg

Especificaciones técnicas

• Serie: TruBend Serie 3000 (nueva generación).
• ACB Laser: medición angular óptica sin contacto; precisión ±0,3°; rango 30°–150°.
• Tope posterior: 4 ejes estándar, ampliable a 5 ejes; dedos adicionales para perfiles largos.
• Hidráulica: sistema OnDemand con 15 mm/s (operación) y 170 mm/s (avance rápido).
• Ayudas de plegado: hasta 2 por máquina, 150 kg cada una; altura CNC y ajuste automático.
• Soportes: Support Bracket 70 / 100, ajustables en altura sobre rieles.
• Herramientas: compatibilidad con utillajes TRUMPF, opciones ligeras y recubrimientos (p. ej. LASERdur ZN).
• Software y conectividad: TruTops Boost, TecZone Bend; OPC UA para integración.
