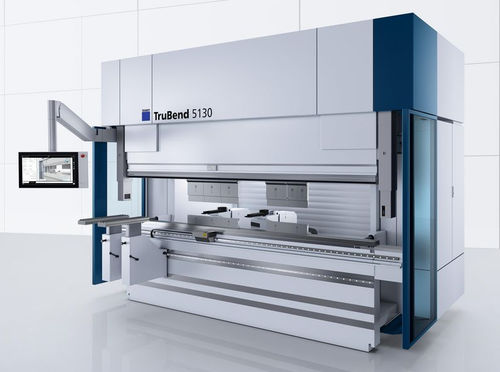

Prensa plegadora servoeléctrica TruBend 5000 series

CNC6 ejesde alta velocidad

Resumen
La TruBend Serie 5000 de TRUMPF es una familia modular de plegadoras diseñada para un plegado productivo y flexible de chapas y perfiles. Desde la programación y el equipamiento hasta el control de ángulo y el cambio automático de útiles, la serie reduce tiempos de ciclo y garantiza calidad desde la primera pieza.

Ventajas destacadas

• Alta productividad y tiempos de preparación reducidos
• Producción flexible mediante tope trasero de 6 ejes para geometrías complejas
• Desplazamiento del útil inferior para aplicaciones especiales
• On‑Demand Servo Drive: operación silenciosa, rápida y eficiente
• ToolMaster: cambiador automático de útiles para minimizar el tiempo de utillaje
• Touchpoint TruBend y MobileControl: manejo intuitivo tipo tablet
• Sistemas de medición de ángulo ACB para alta precisión desde la primera pieza
• Thickness Controlled Bending (TCB) y Part Indicator para reducir rechazos

Funciones y equipamiento

• Tope trasero 6 ejes – libertad total en posicionamiento y manipulación de piezas.
• ToolMaster (cambio automático) – automatiza el equipamiento de útiles, especialmente útil en lotes pequeños.
• Desplazamiento del útil inferior – permite aplicaciones especiales como plegado de solapes.
• On‑Demand Servo Drive – suministro de energía sólo cuando es necesario; silencioso y eficiente.
• Sistemas ACB – ACB Wireless y ACB Laser para medición y corrección automática del ángulo.
• TCB – detección de espesor y compensación automática de la profundidad de golpe.
• Part Indicator – asistencia por cámara para la correcta colocación de la pieza y reducción de desperdicio.
• Iluminación LED y soportes ergonómicos – iluminación optimizada y soportes regulables para piezas pesadas.
• Integración software – compatibilidad con TruTops Boost, TecZone Bend y soluciones digitales TRUMPF.

Datos técnicos (comparativa seleccionada de variantes Serie 5000)
Fuerza de prensado: desde 850 kN (5085) hasta 3200 kN (5320).
Longitud de plegado: 2210 mm a 4420 mm según modelo.
Paso libre entre columnas: 1750 mm a 3680 mm.
Altura de montaje útil: estándar 385 mm (algunas variantes 615 mm).
Garganta: 420 mm. Interfaz: Touchpoint TruBend; MobileControl disponible.
Dimensiones y pesos varían según modelo (longitudes 3020–5180 mm; peso aprox. 8300–23400 kg).

Aplicaciones

• Plegado de alta precisión de chapas finas y gruesas
• Perfiles largos y piezas de gran tamaño
• Producción en lotes pequeños/medios con cambios rápidos
• Integración en celdas automatizadas para producción en serie

Características / especificaciones técnicas

• Serie: TruBend Serie 5000
• Aplicación: plegadoras industriales para conformado de chapa
• Control: Touchpoint TruBend; MobileControl
• Medición angular: ACB Wireless, ACB Laser, ACB Speed
• Automatización: ToolMaster, integración TruBend Cell 5000
• Concepto de accionamiento: On‑Demand Servo Drive
• Compensación de espesor: Thickness Controlled Bending (TCB)
• Iluminación: LEDs de zona
• Software: TruTops Boost, TecZone Bend, conectividad OPC UA
